Proyecto de telescopio de 16"

Aspectos técnicos

1.- El proyecto

En 2016 empezamos con el diseño de un potente e inovador telescopio de tipo Dobson. Su construcción empezó en Enero del 2018. El nuevo telescopio debería mejorar las caracteristicas de los otros 3 telescopios de 16 pulgadas, Lightbridge MEADE, que disponemos en la actualidad en astroGC. Las principales caracteristicas que se van a mejorar son:

Cada pieza será construida localemnte excepto los espejos, el enfocador, y el puntero (de tipo red dot).

Algunos de los diseños e imágenes expuestos a continuación estan sujetos a derechos de autor, por favor informese si desear reproducir algo.

2.- Rigidez de la estructura del telescopio.

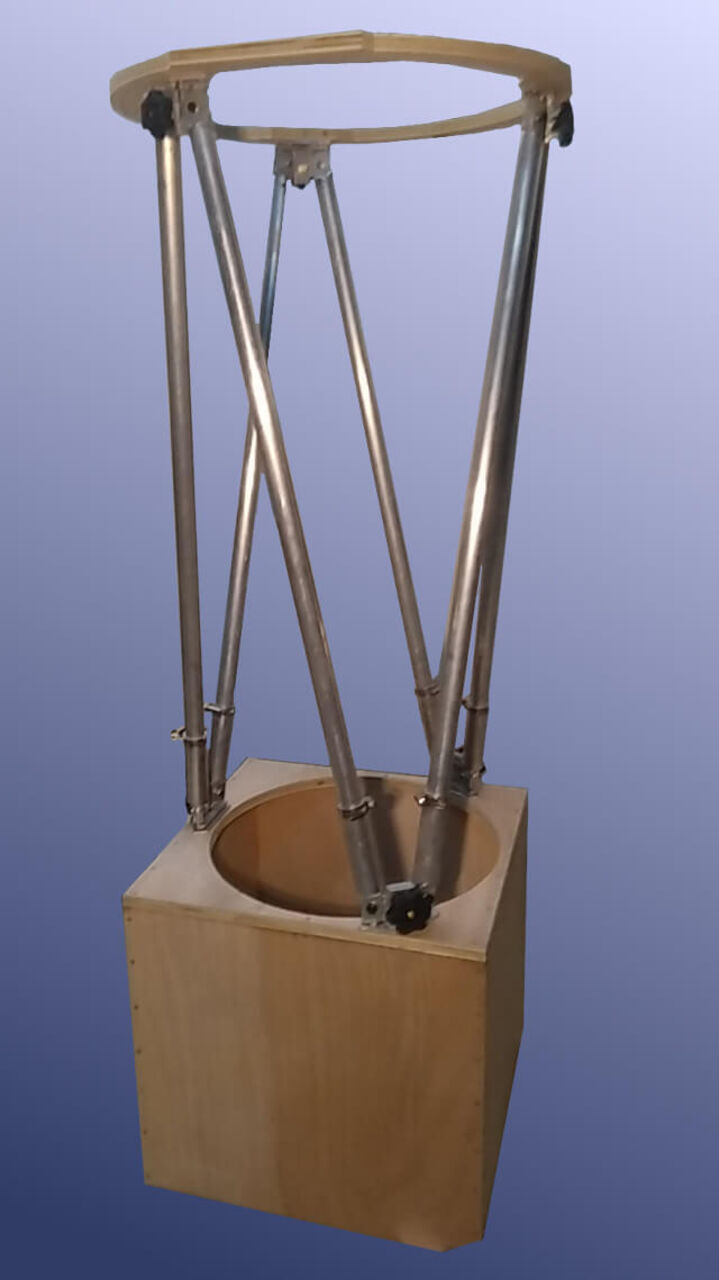

Se usaran paneles de madera multilaminada y aluminio para dotar al telescopio de una excepcional rigidez. Deseamos mantener la alineación de los espejos cuando movemos el telescopio desde el zenit hasta el horizonte. Seis patas hechas de robustos tubos cilindricos de aluminio de 30x27mm mantendrán el espejo segundario y enfocador minimizando la típica perdida de alineamiento cuando se modifica la altitud del telescopio. telescopio estructura rigidez

3.- Precisión en el alineamiento del telescopio.

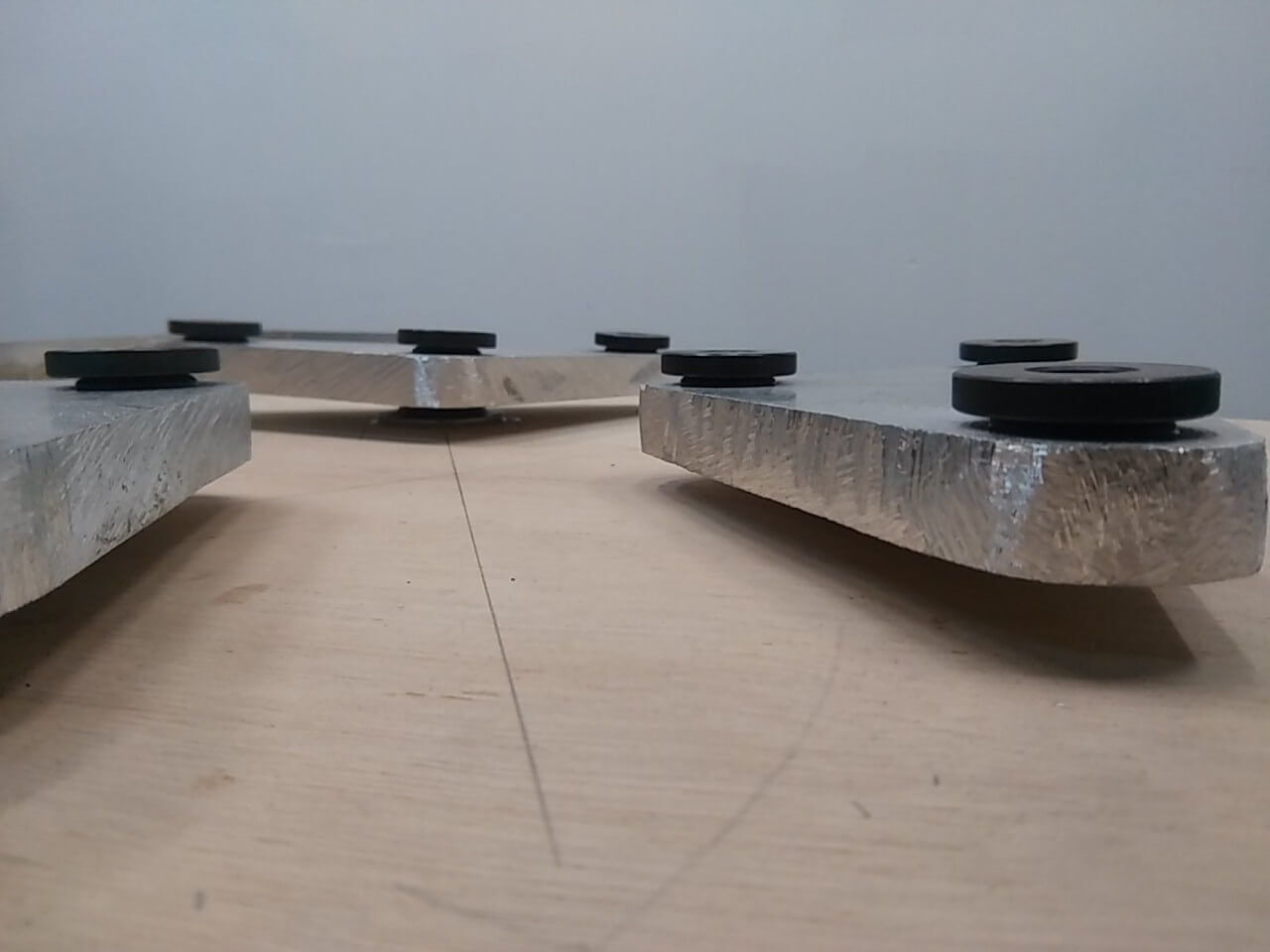

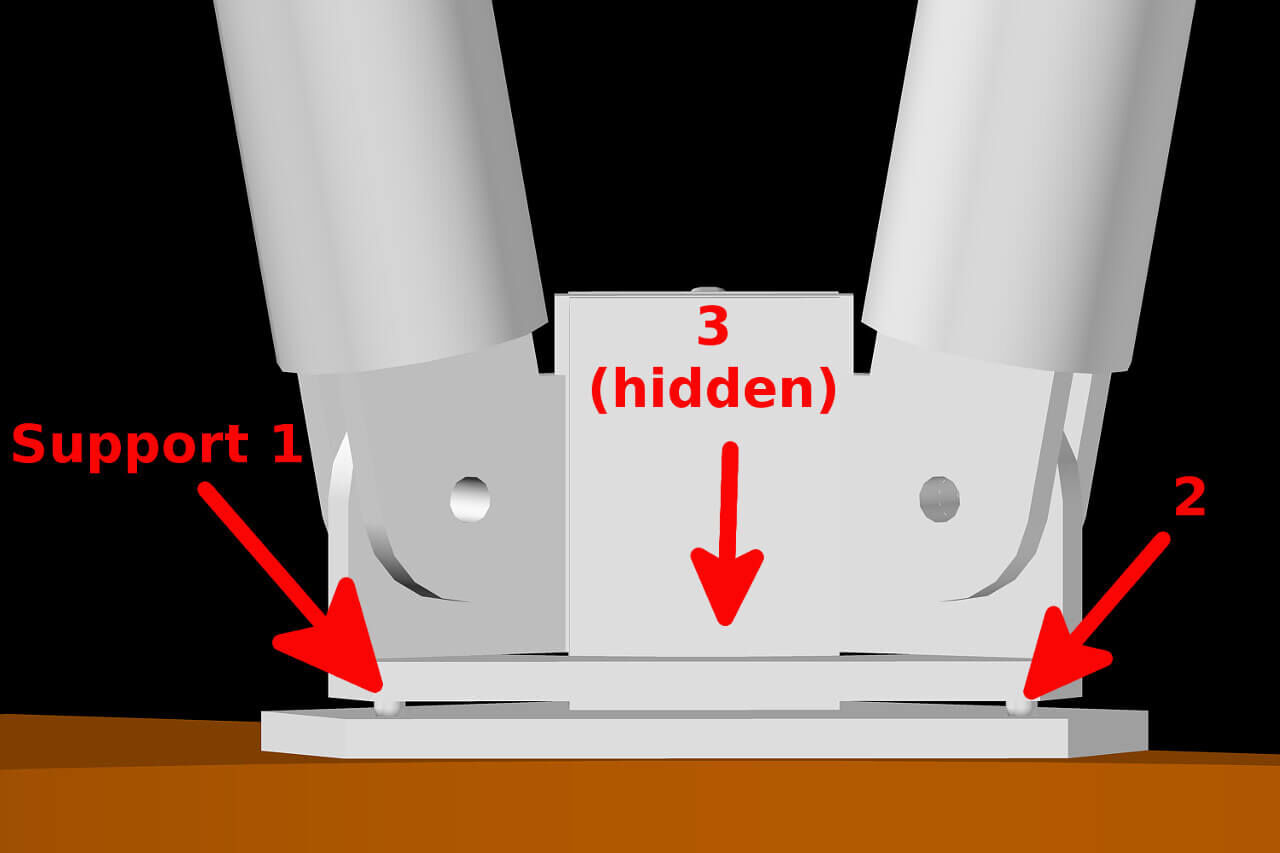

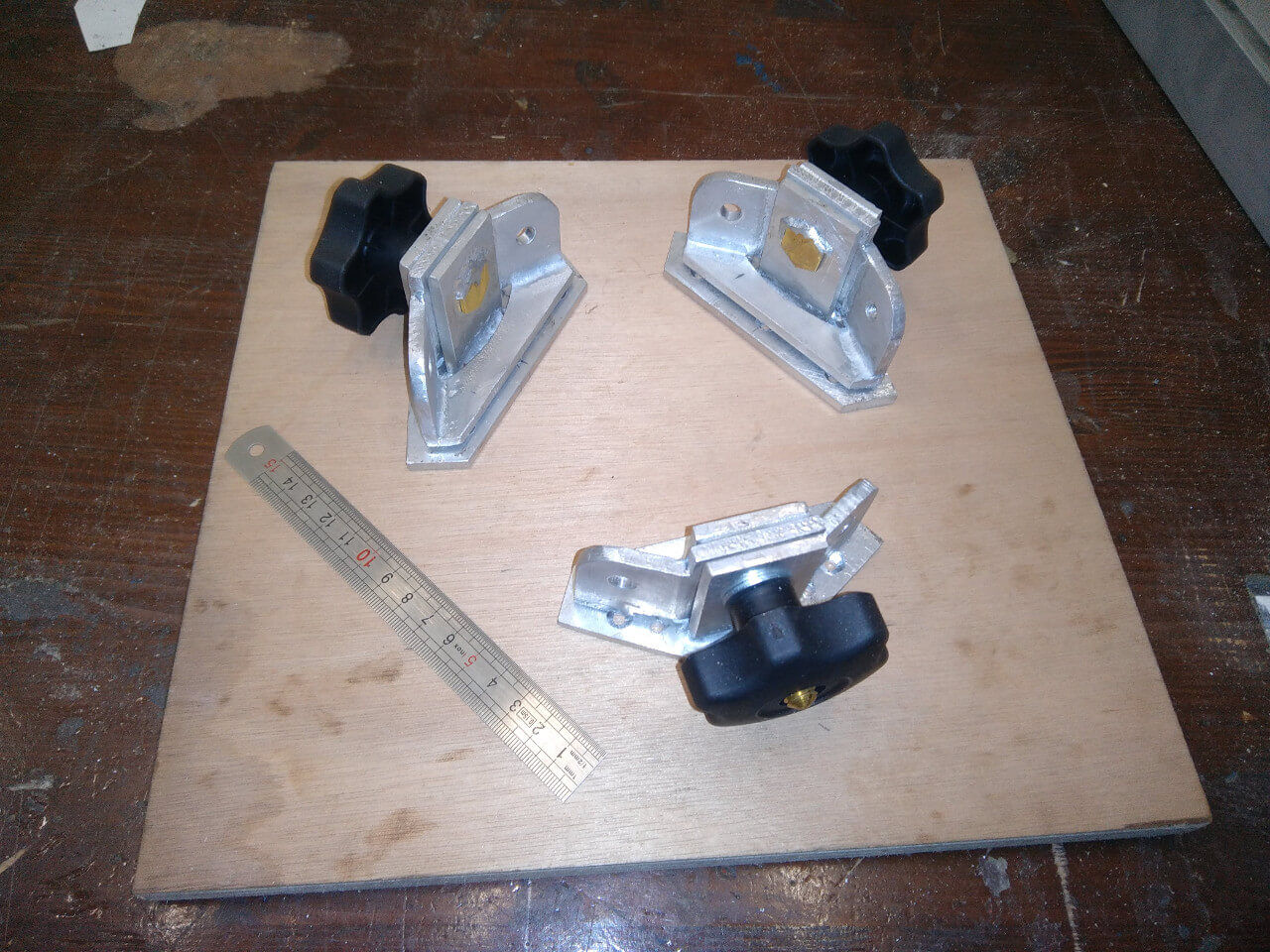

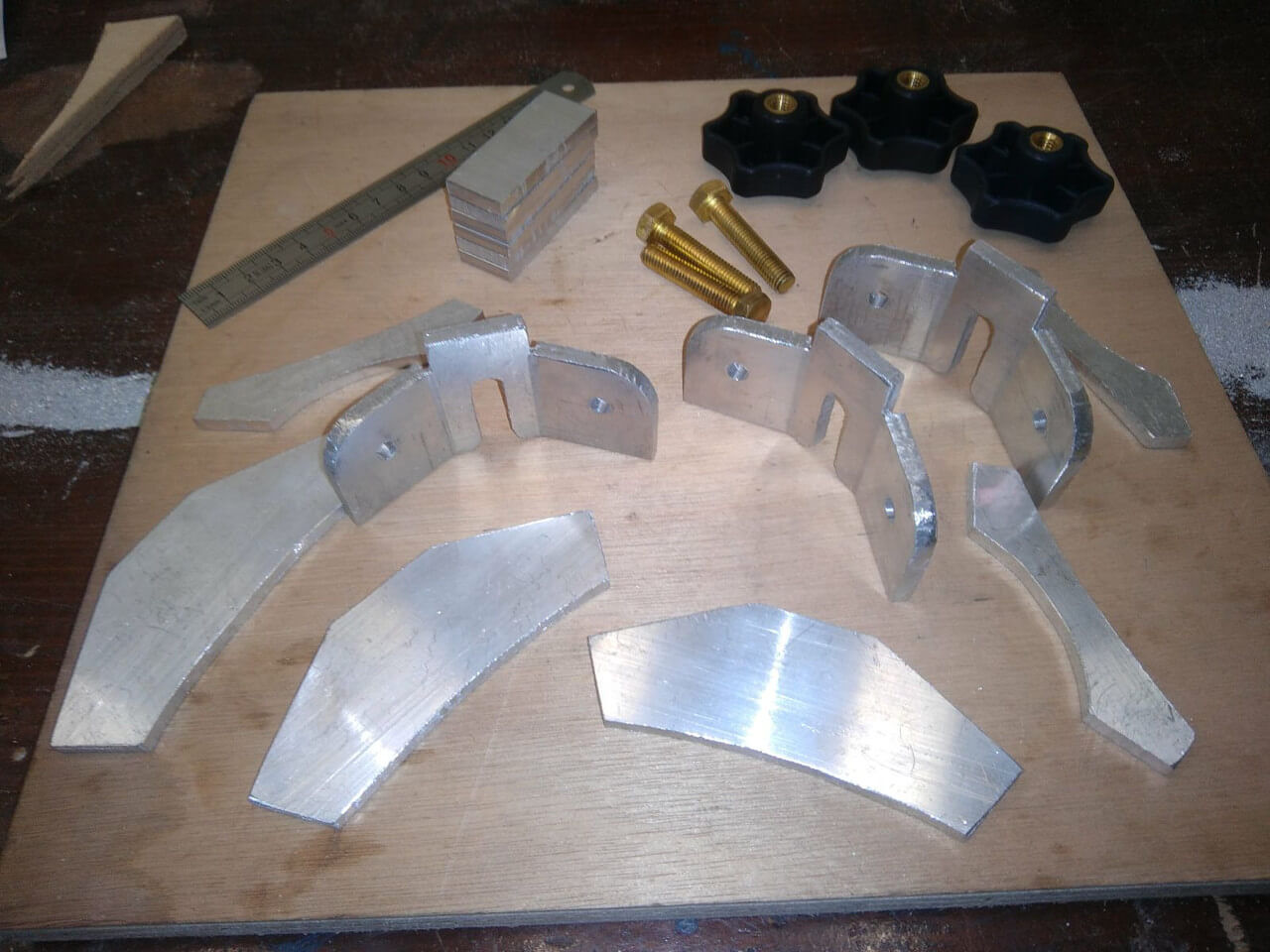

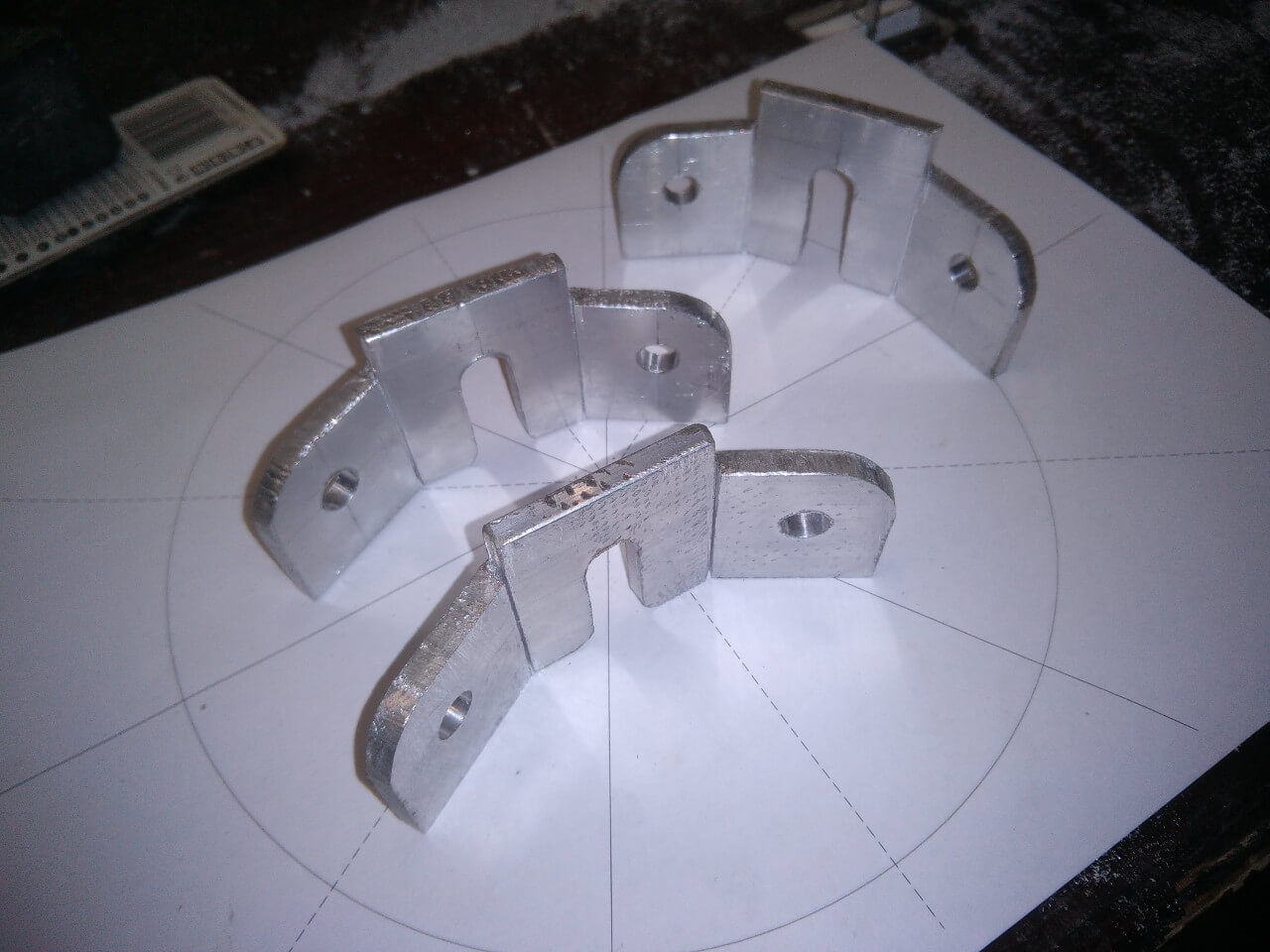

Los posicionadores isostáticos son el lema aquí. Cada par de patas de la parte superior del telescopio que contiene el espejo secundario se unen a la caja base mediante 3 soportes de latón. El plano que contiene los 3 soportes forma un triángulo sin movimiento posible al cambiar la dirección del telescopio. 3 soportes soportes en la base

4.- Resistencia la la humedad de la base del telescopio.

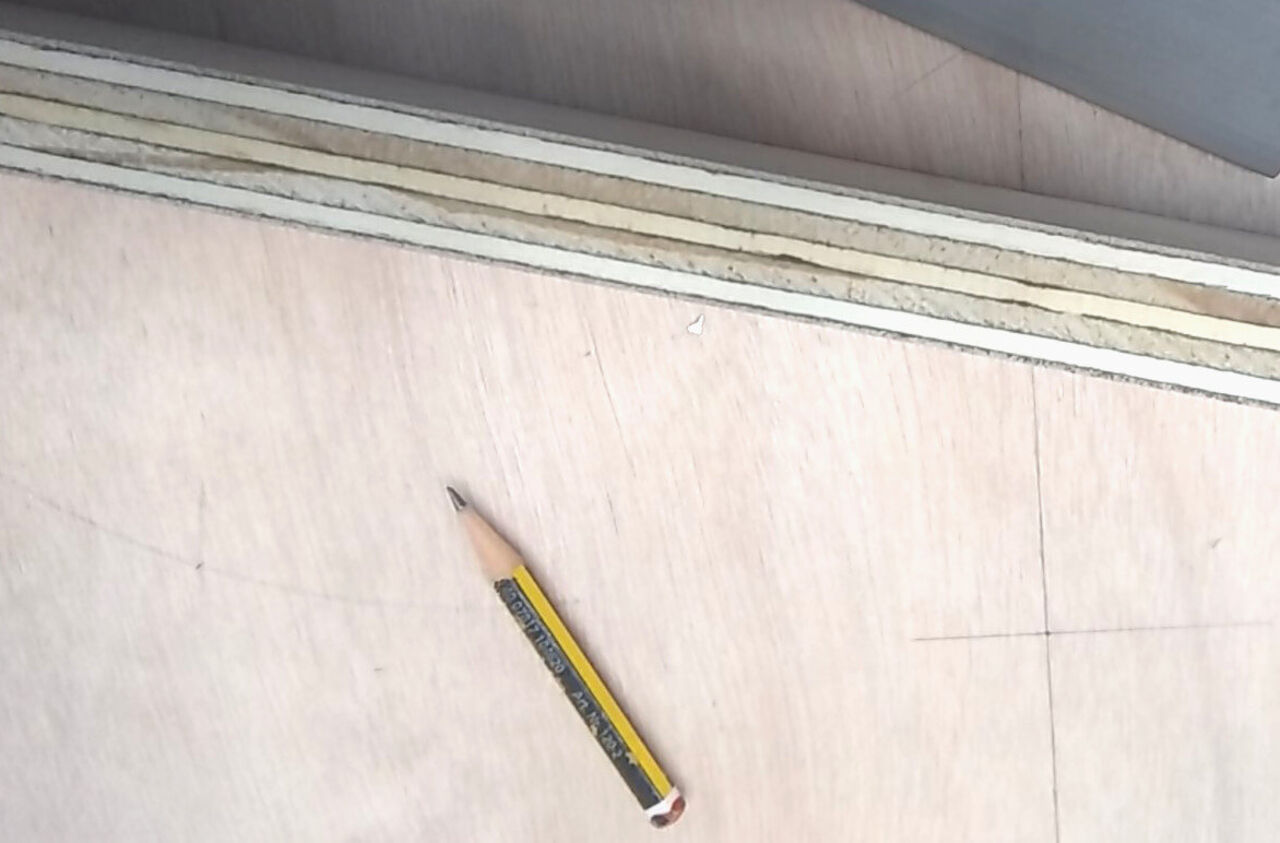

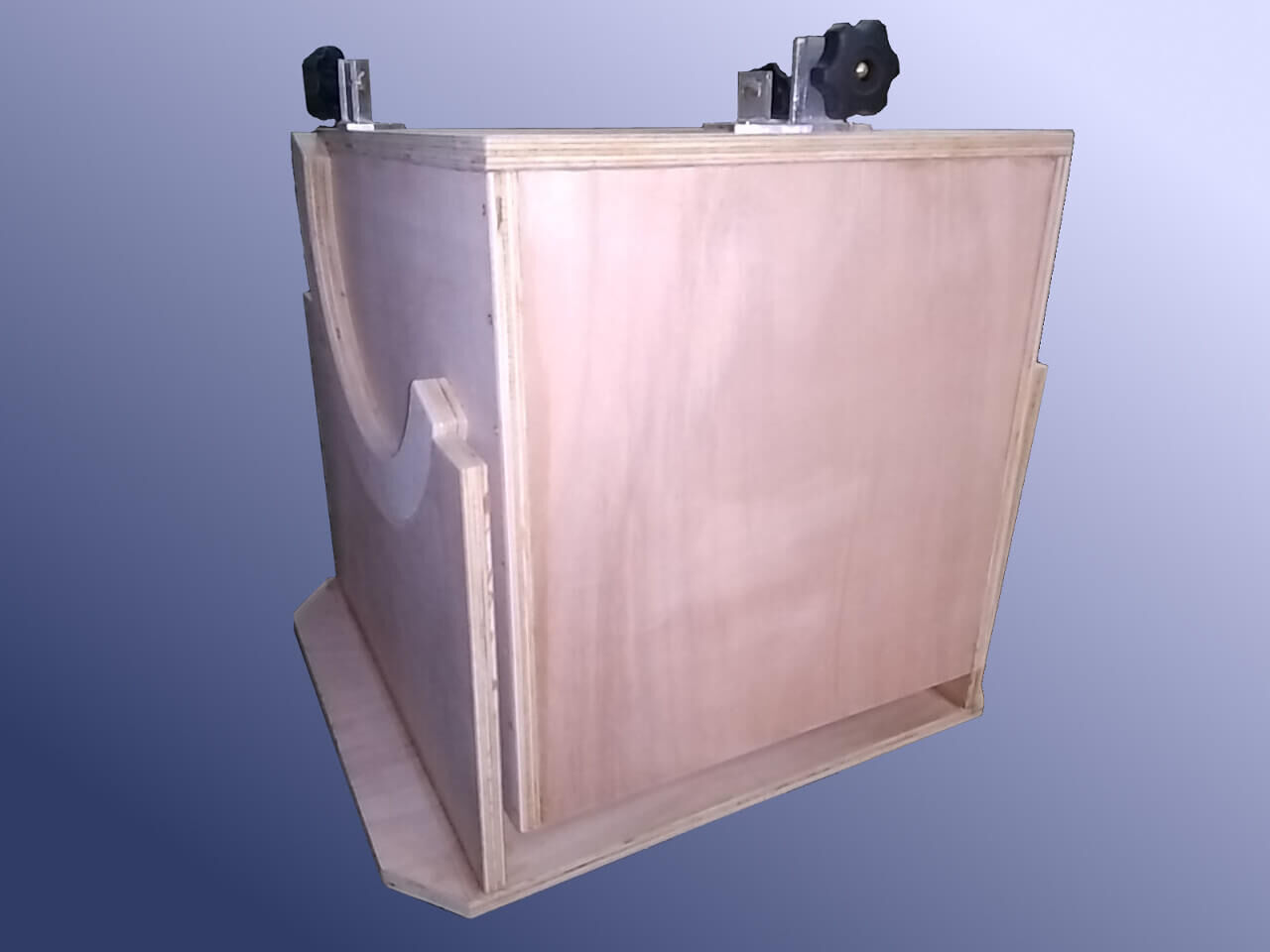

A diferencia de los telescopios similares de Skywatcher y Meade, nuestra caja inferior del telescopio estará hecha de madera multilaminada resistente al agua (a diferencia la madera de fibra prensada que utilizan Skywatcher y Meade). madera multilaminada

5.- Precisión y suavidad a la hora de apuntar el telescopio en el firmamento.

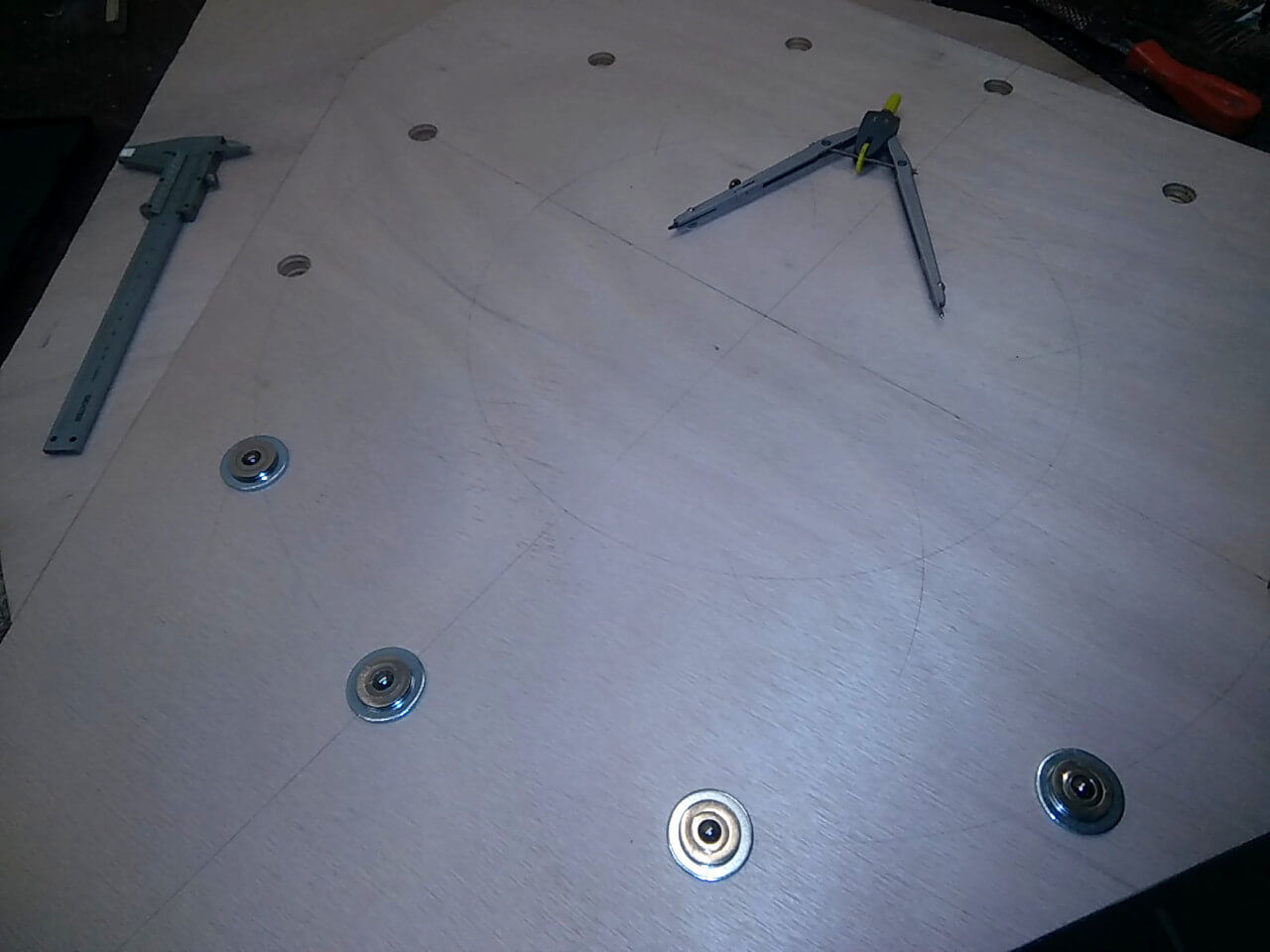

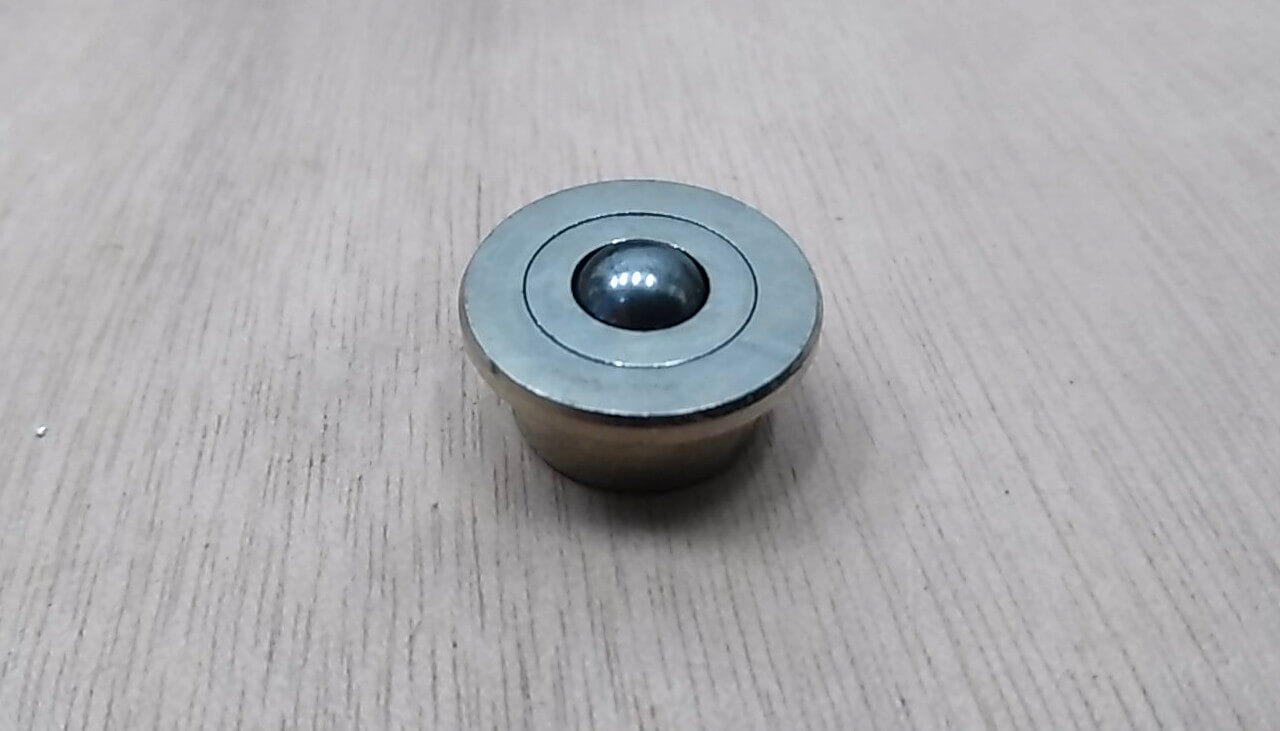

El eje vertical de rotación de los telescopios dobsonianos a menudo produce movimientos no deseados y rotación brusca. Nuestro telescopio resolverá esta rotación con una solución innovadora. Nueve unidades de rodamiento de bola con una capacidad de 15 kg cada uno garantizarán una rotación suave y precisa. cojinete

6.- Posibilidad de astrofotografía básica.

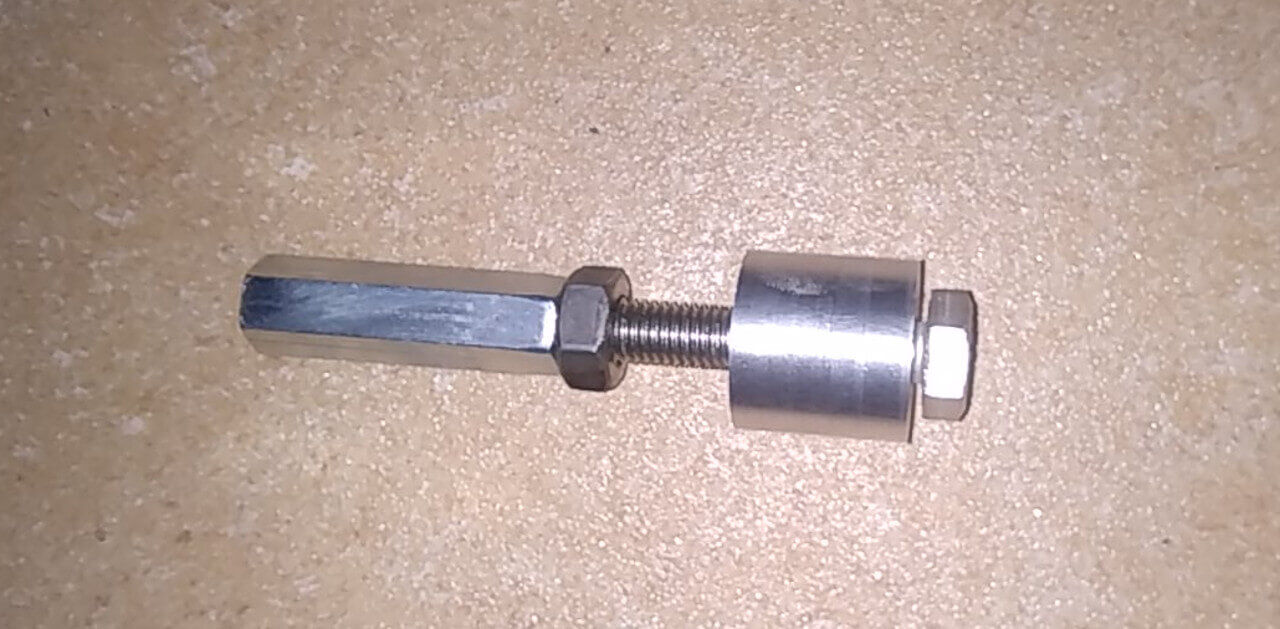

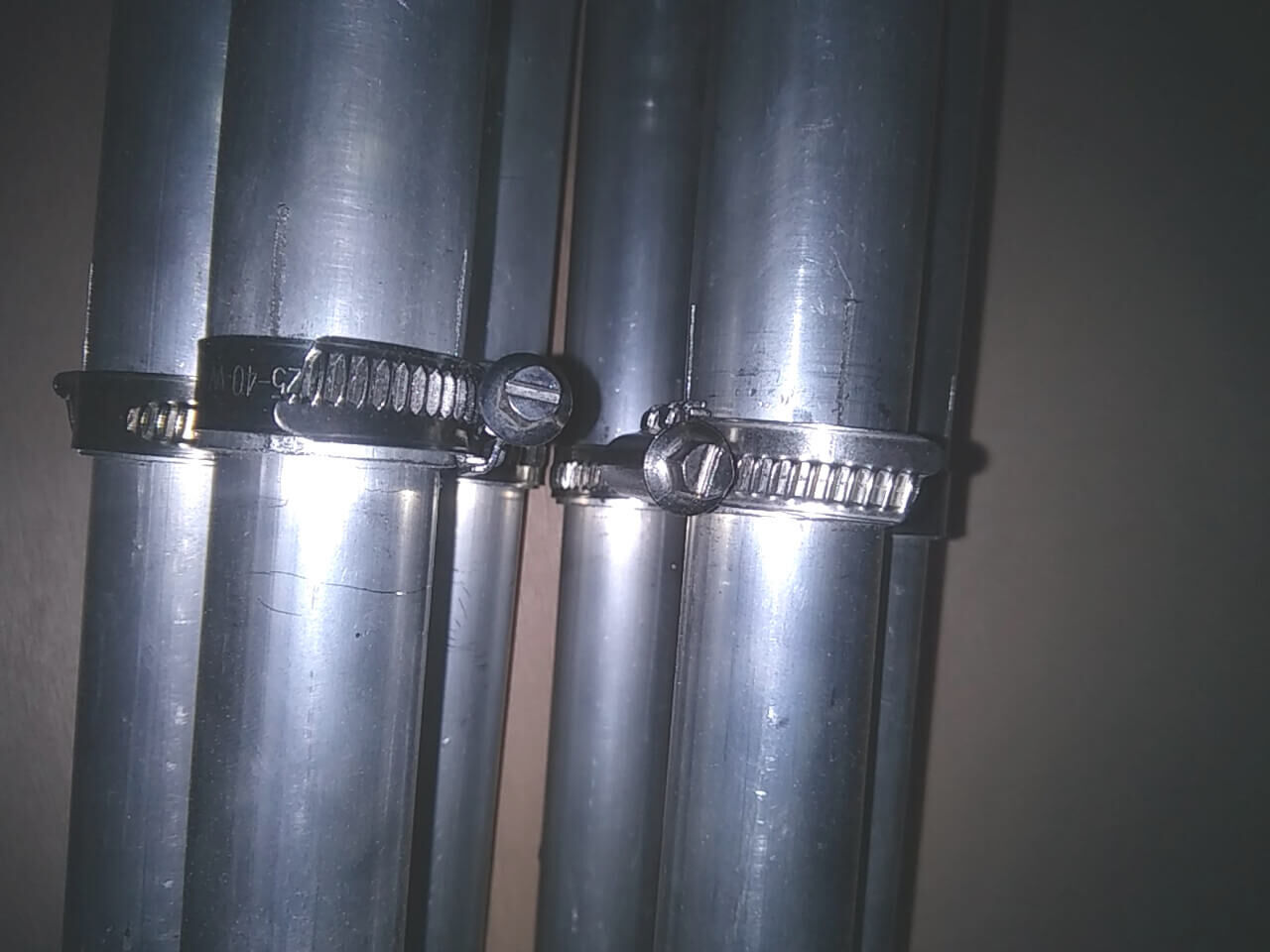

Los telescopios Dobsonianos están optimizados para la observación. Para eso, el espejo secundario es lo más pequeño posible para reducir la sombra proyectada en el espejo principal. Pero esto tiene un inconveniente ya que el plano focal está demasiado cerca del cilindro superior que engloba la trayectoria de la luz. Si queremos que el sensor de la cámara coincida con el plano focal, la cámara estará en el camino de la luz y producirá sombra en el espejo principal. En los telescopios newtonianos para astrofotografía, el espejo secundario es un poco más grande y está más cerca del espejo principal. En el caso del telescopio que se está construyendo en astroGC, queremos tanto un espejo secundario pequeño como capacidad de fotografía. Para eso, las patas que sostienen el espejo secundario serán ajustables en longitud. patas ajustables

7.- Calidad de las ópticas.

Hemos elegido un vidrio BK7 como sustrato para el espejo principal debido a su alta homogeneidad. La superficie del espejo parabólico es limitada por la difracción . La reflectividad será de un 94% con un recubrimiento de cuarzo. Su diámetro será de 405 mm con una longitud focal de 1800 mm (relación f / 4,5). El espesor del espejo será de 45.3 mm.

8.- Protección de la luz lunar.

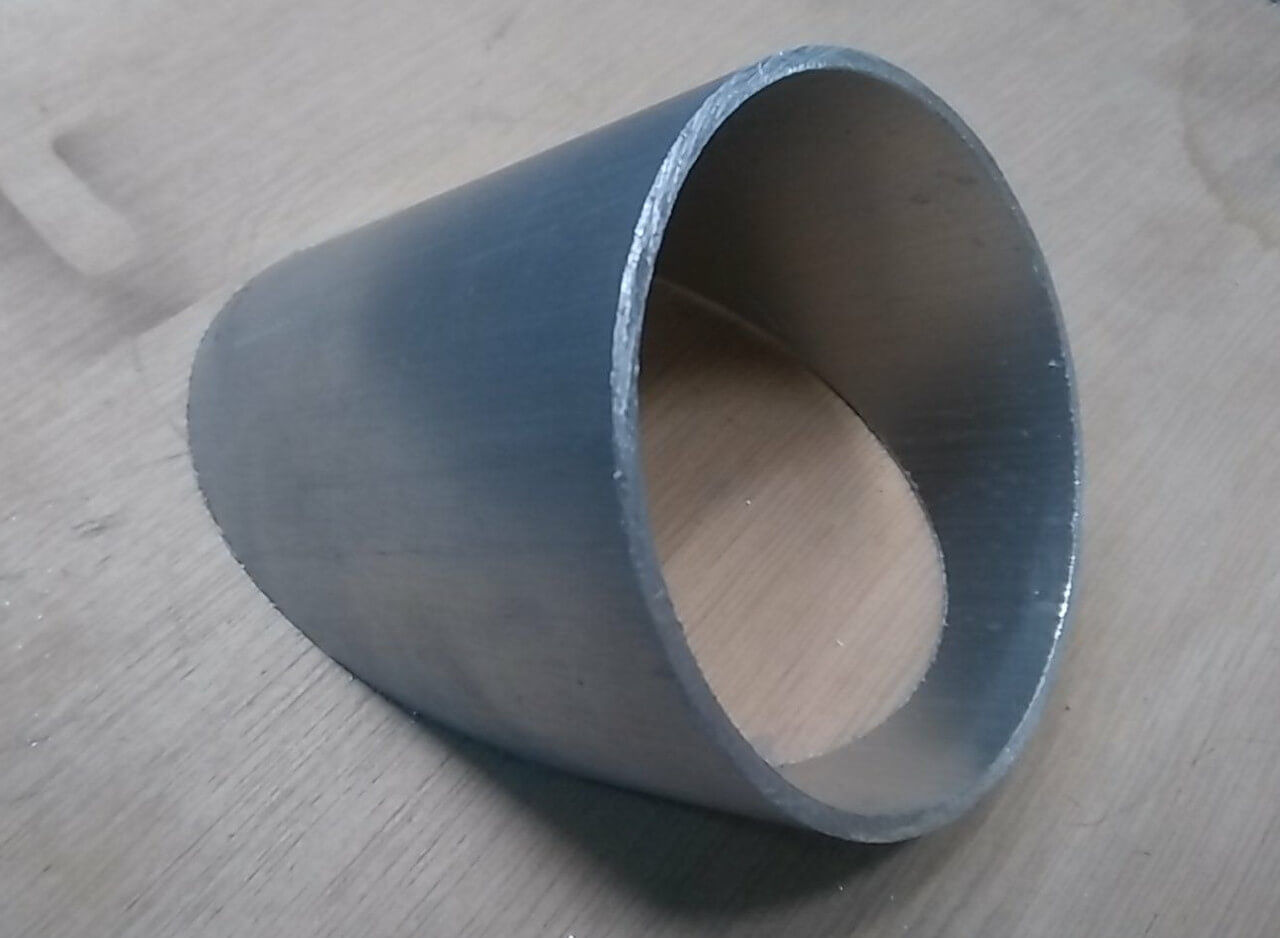

El cilindro superior que protege el espejo secundario de cualquier fuente de luz perturbadora (como la luna) será aproximadamente un 50% más grande que en los telescopios habituales de Meade y Skywatcher.

9.- Supresión del destello en la visualización de las estrellas.

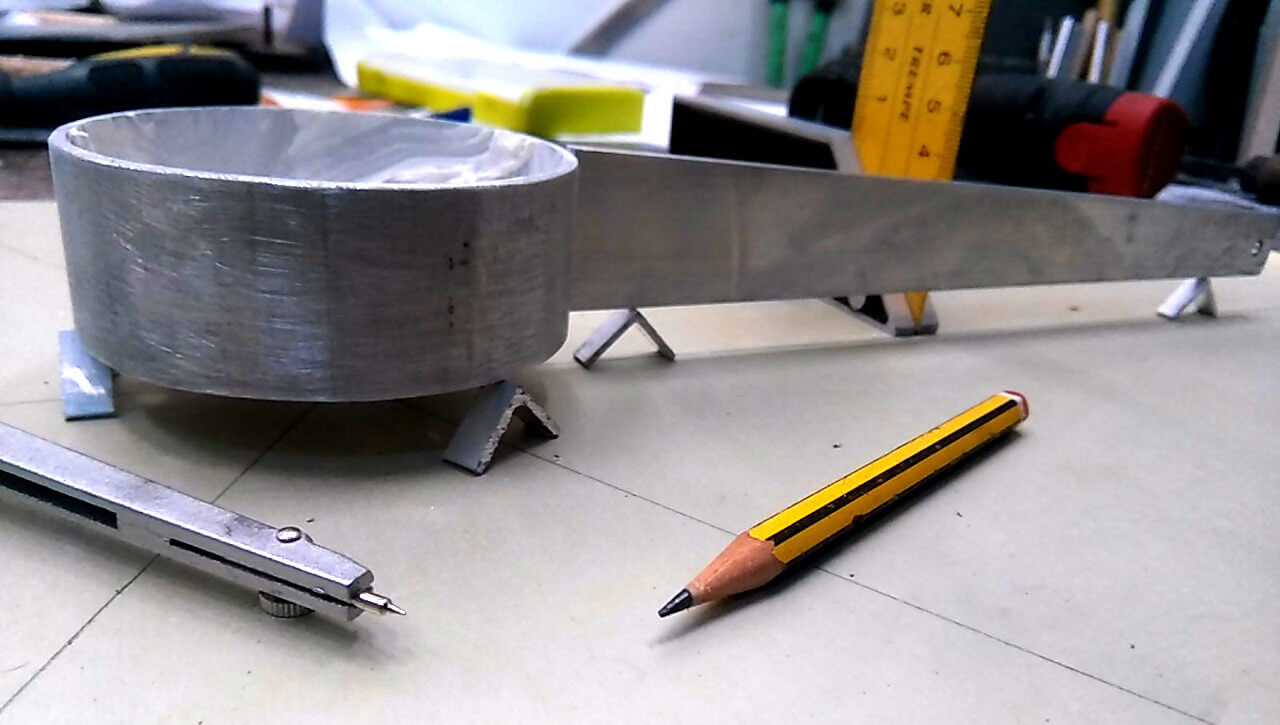

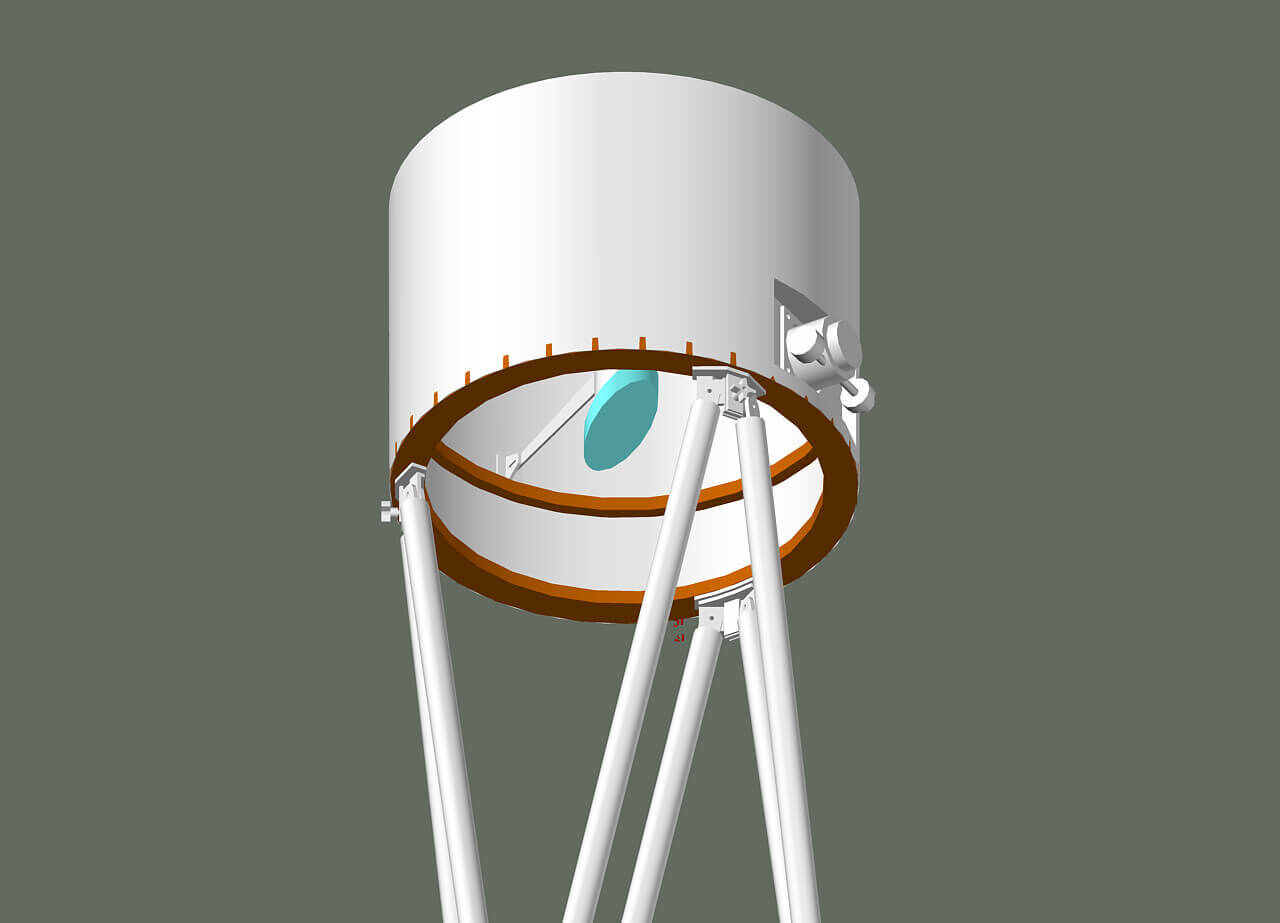

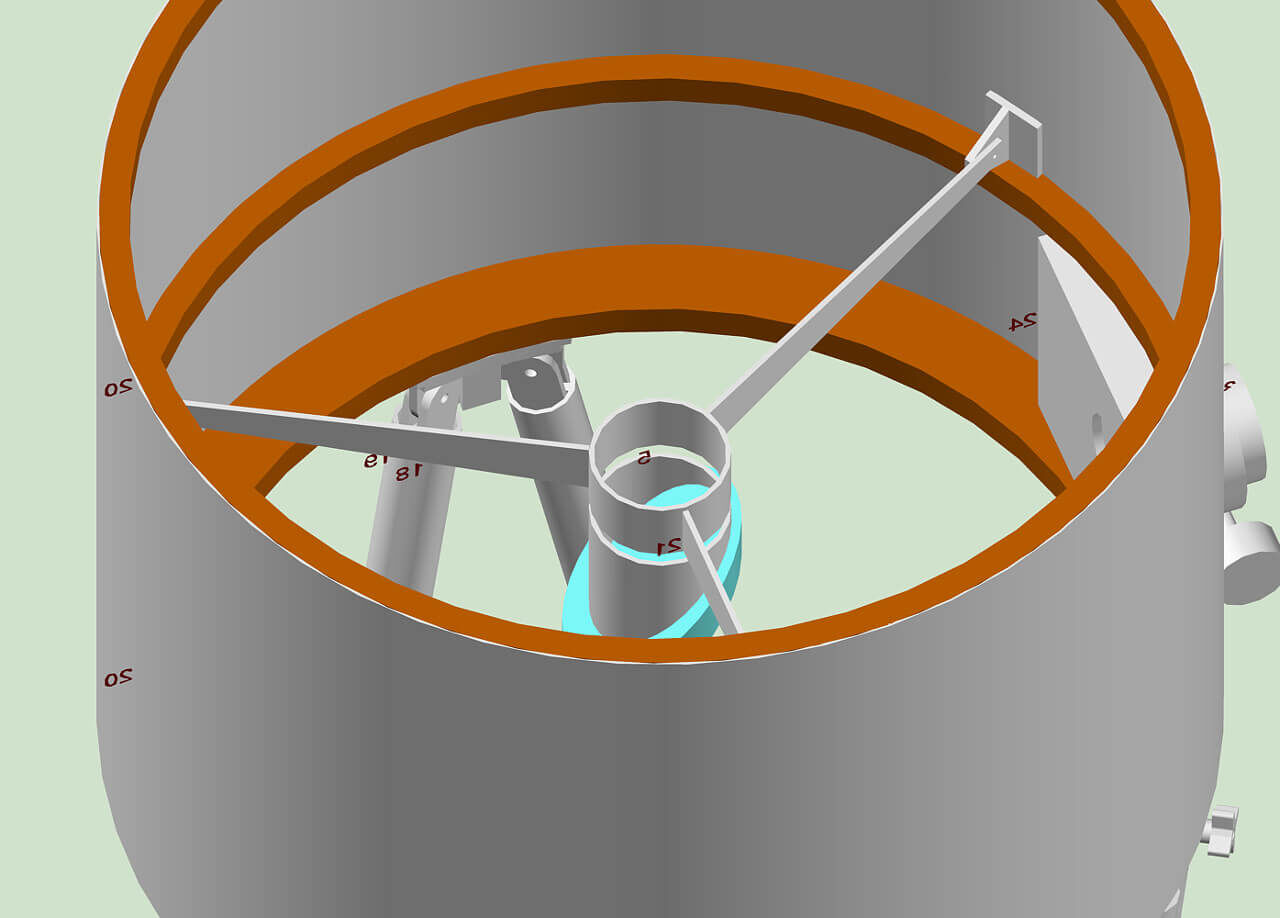

Los soportes de espejo segundario dotados de 4 patas producen un "destello" alrededor de las estrellas. destello Utilizaremos soportes de 3 patas a 120º y esto eliminará los destellos. soporte de segundario fabricación soporte de segundario

10.- Mirror cell optimization.

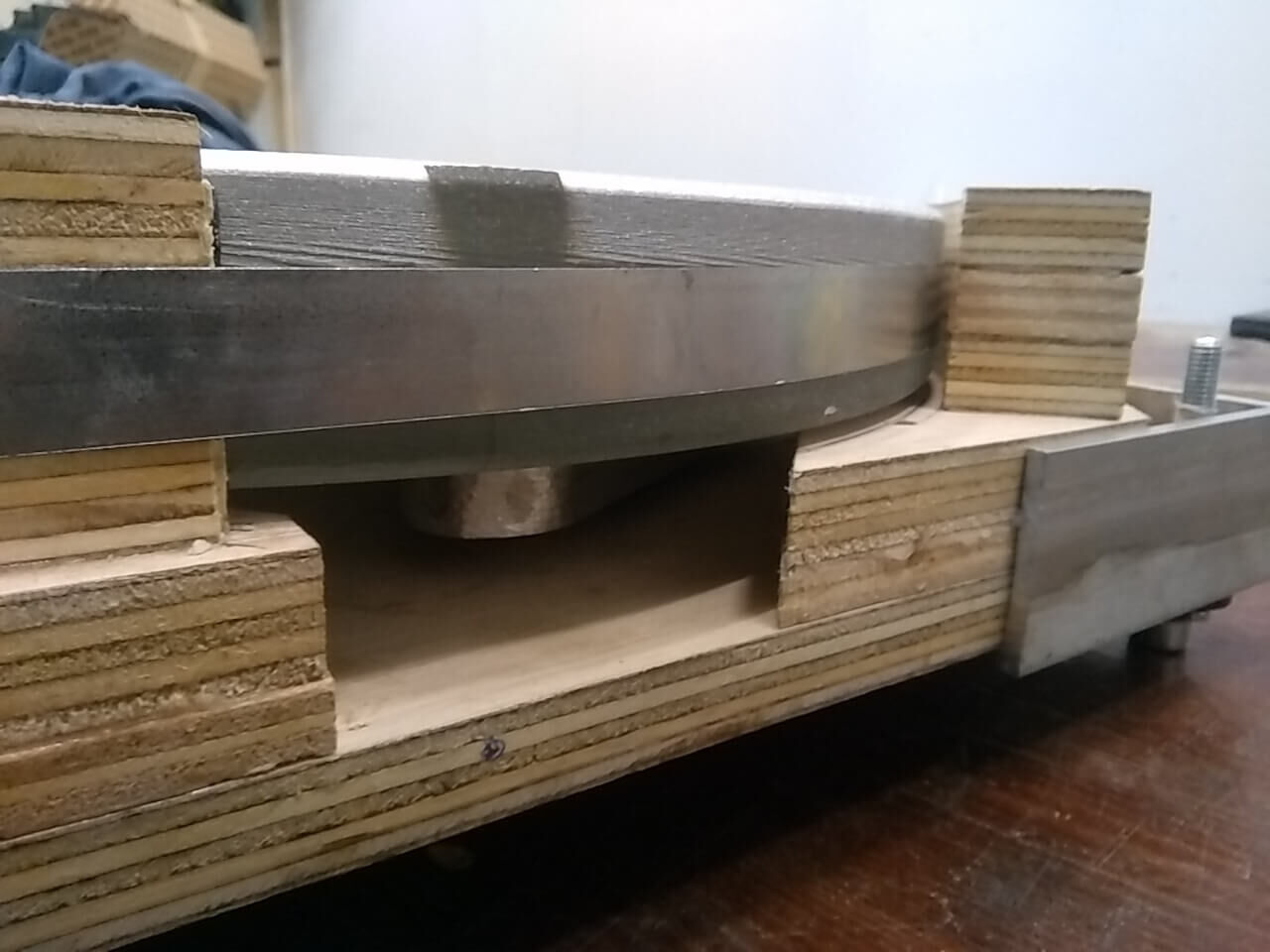

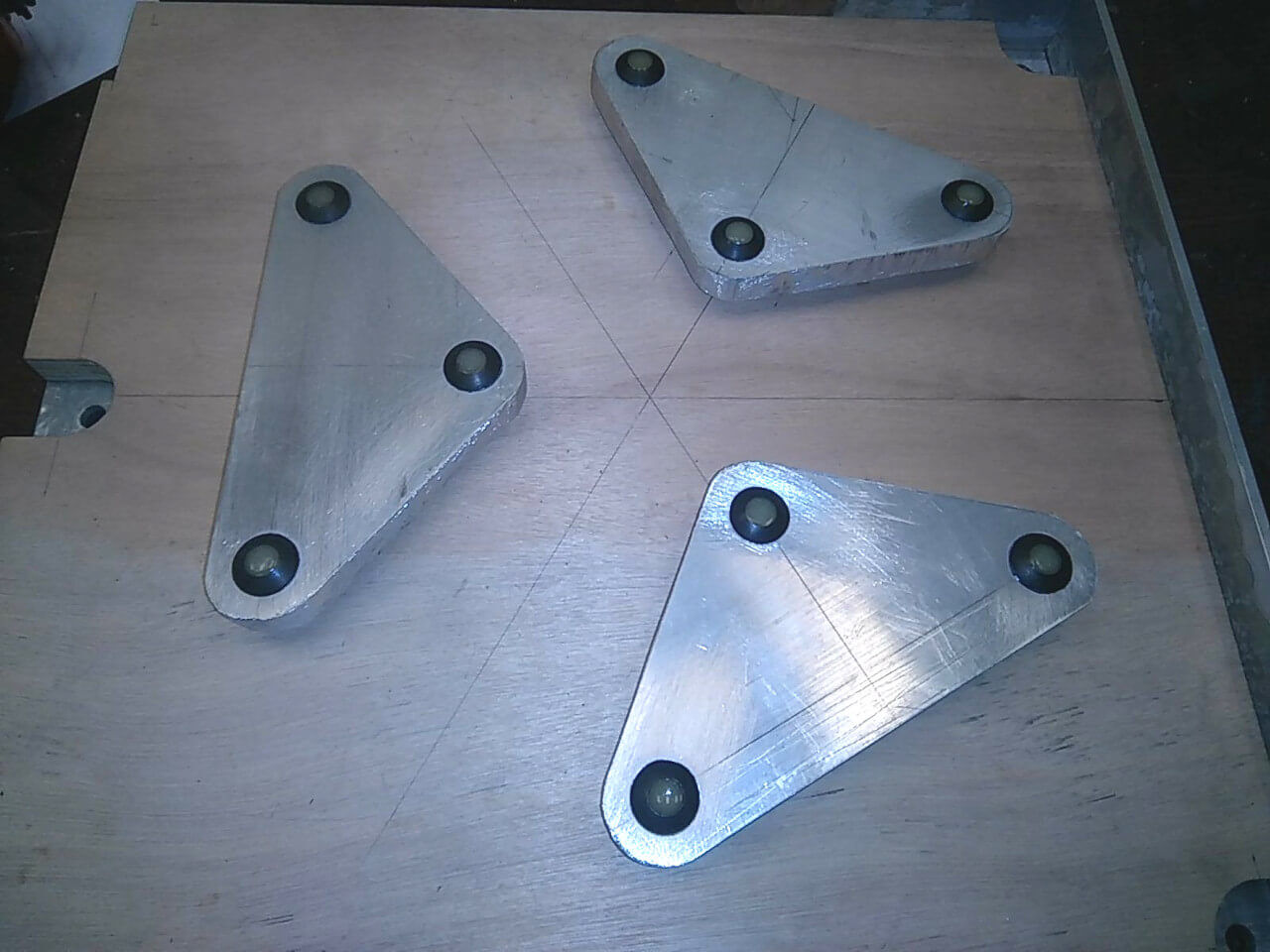

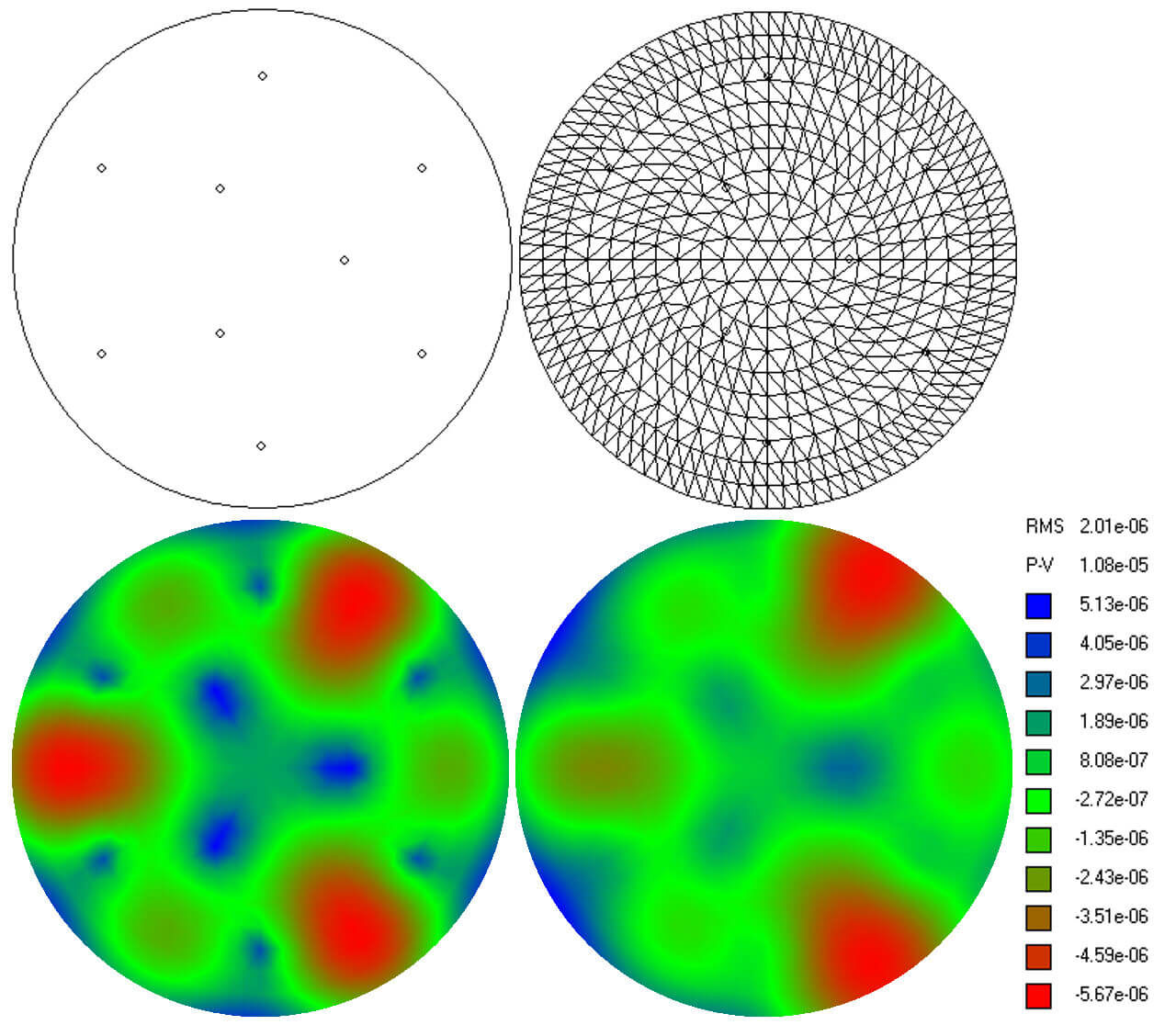

La celda de soporte del espejo primario se ha calculado y optimizado utilizando el programa informático PLOP. Se seleccionó un soporte de 9 puntos, con una eslinga de acero para un mejor comportamiento a baja altura. Los resultados de PLOP muestran un excelente error RMS y P-V. optimización PLOP espejo primario

11.- Planos.

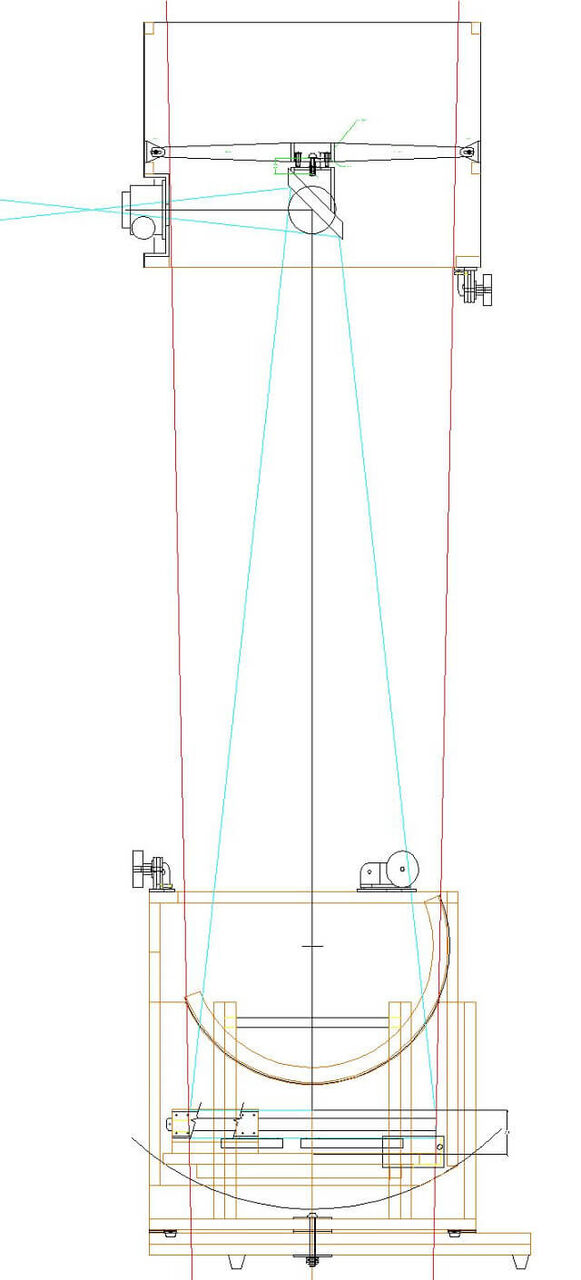

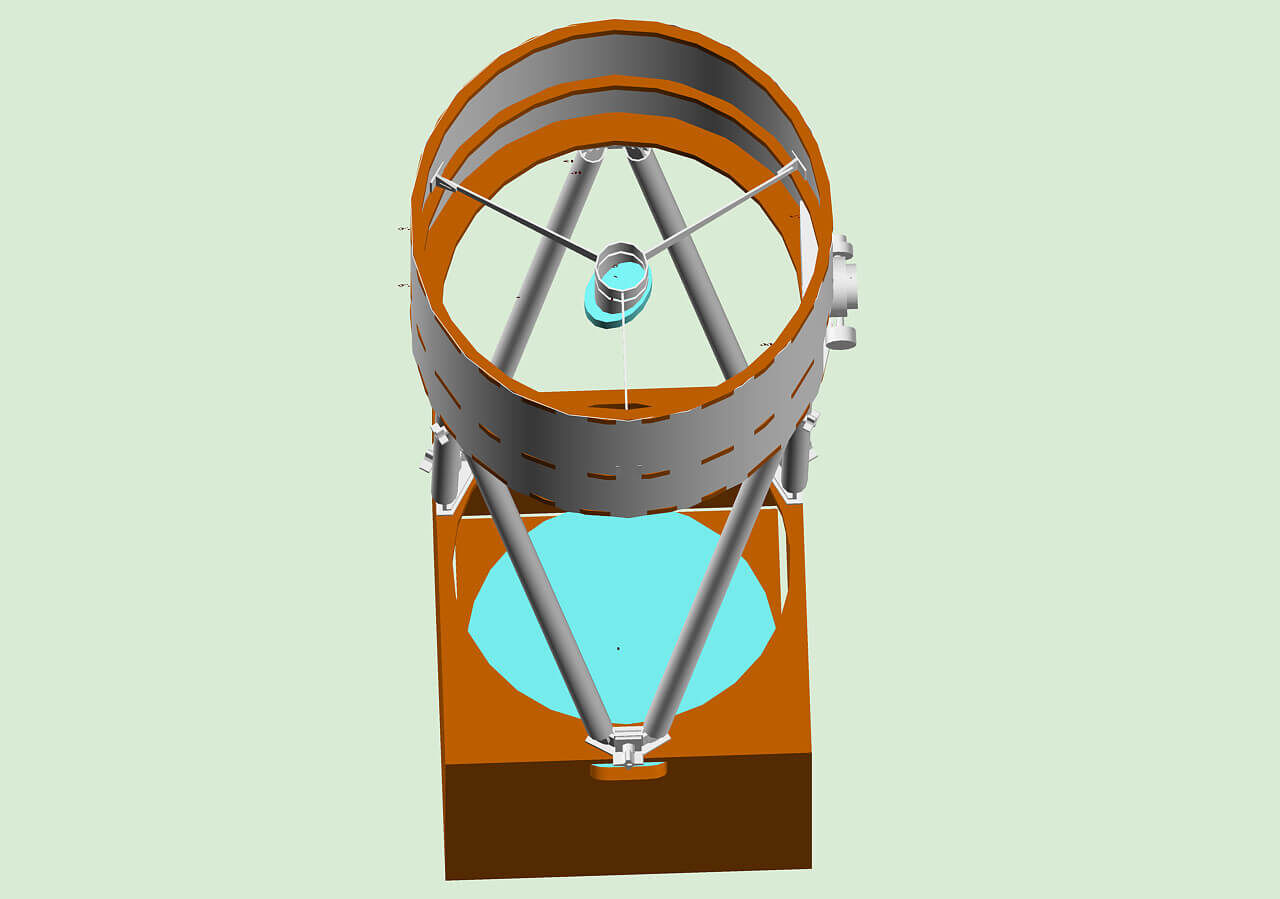

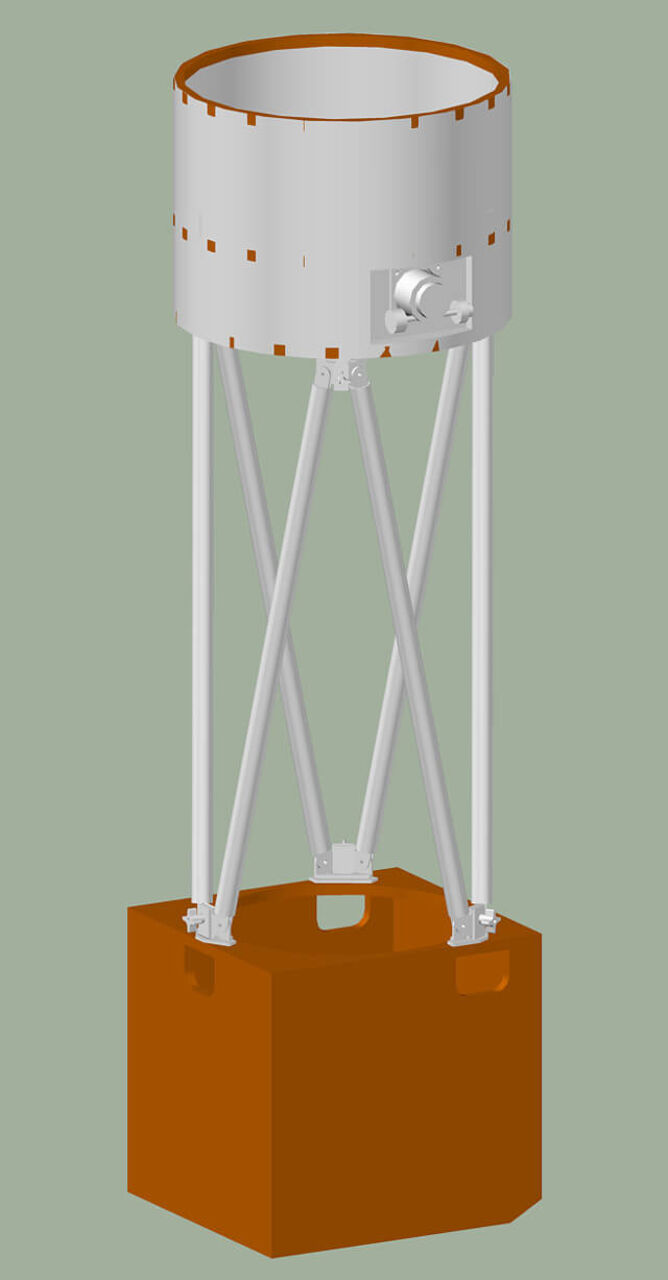

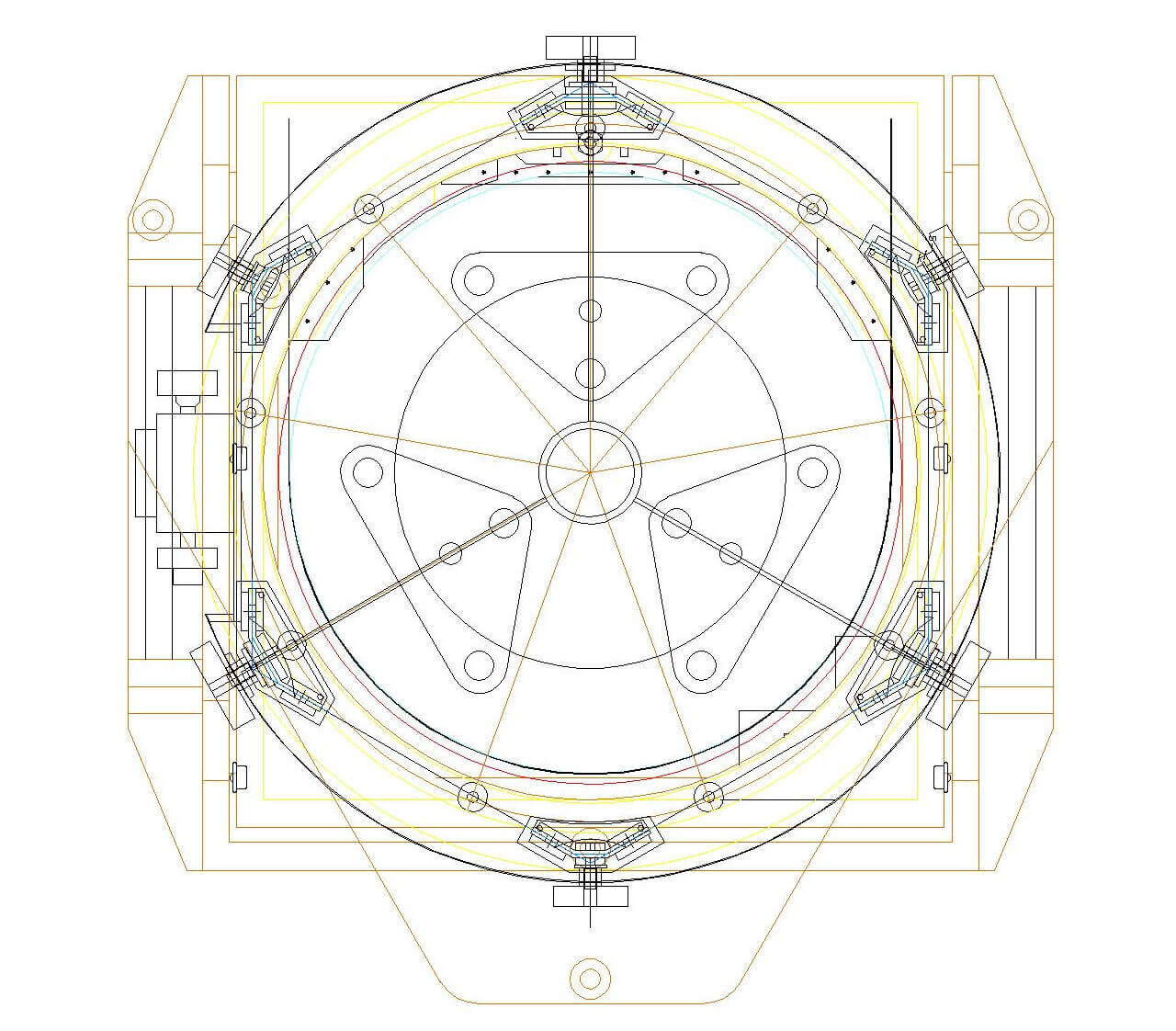

vista lateral de telescopio vista de arriba del telescopio

12.- vistas en 3D.

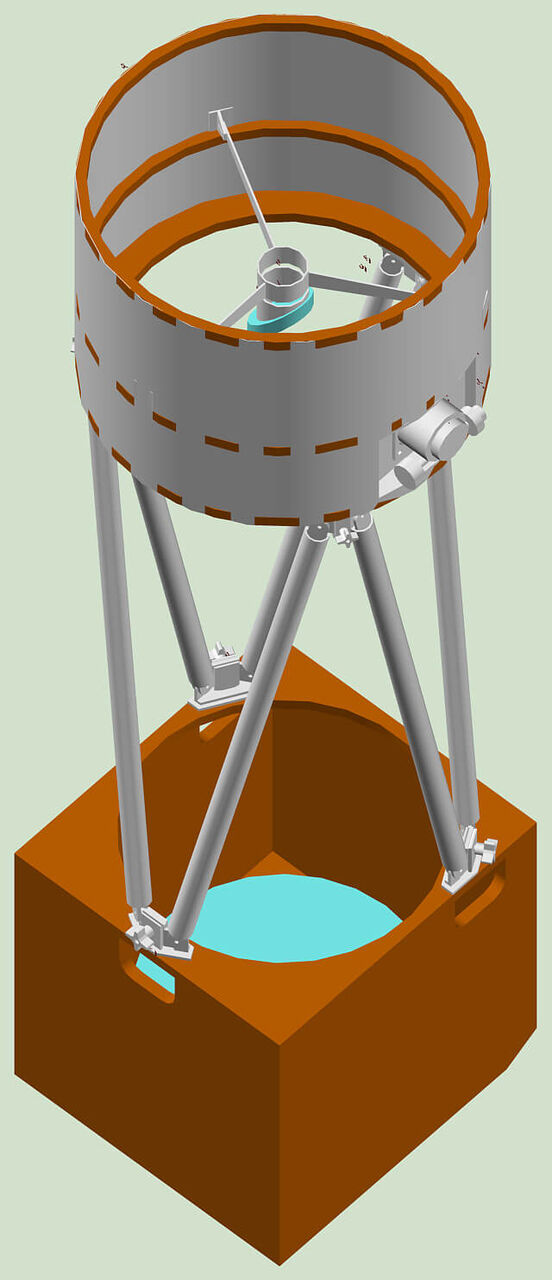

vista 3D telescopio otra vista 3D telescopio vista 3D espejo segundario

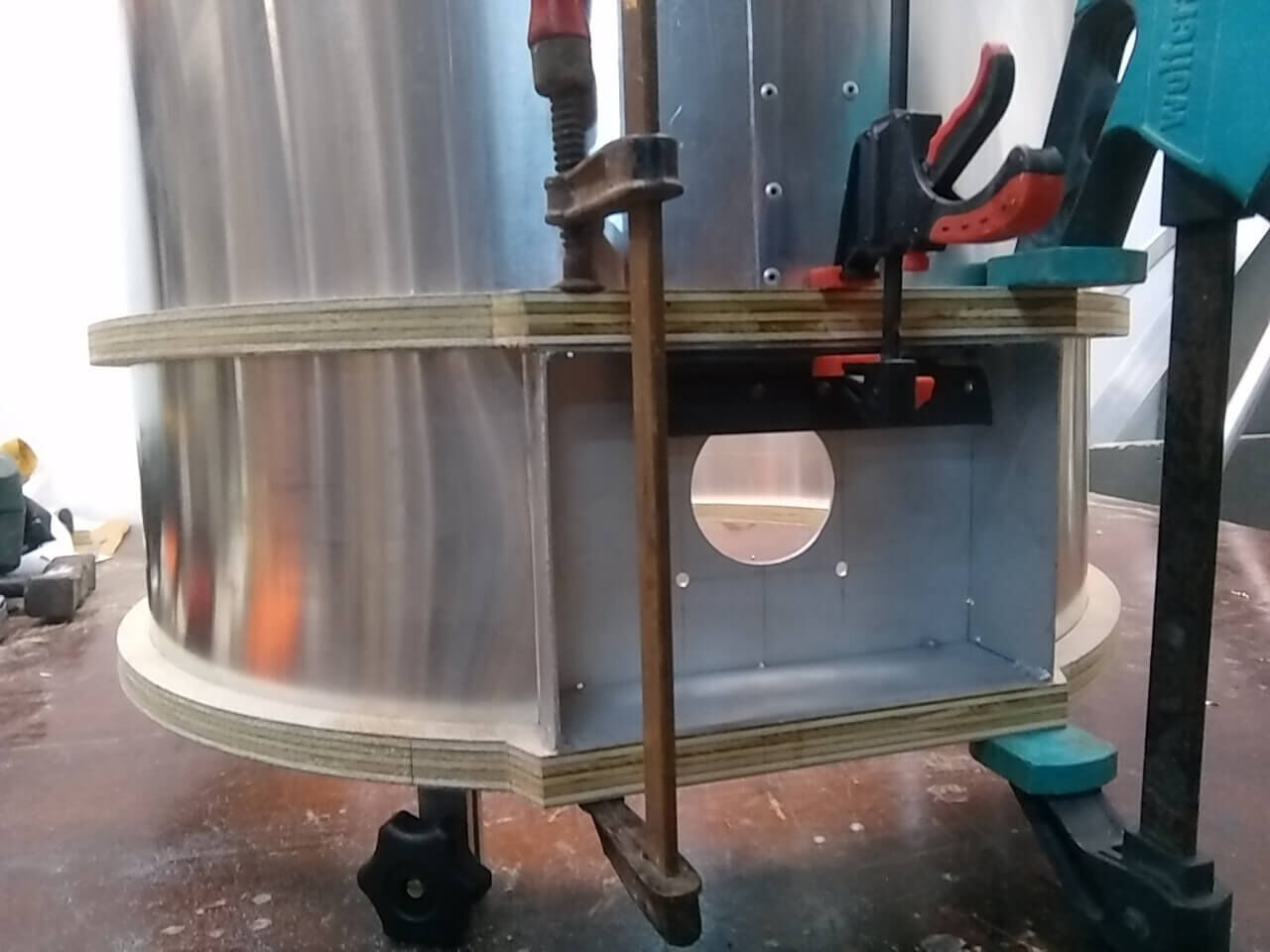

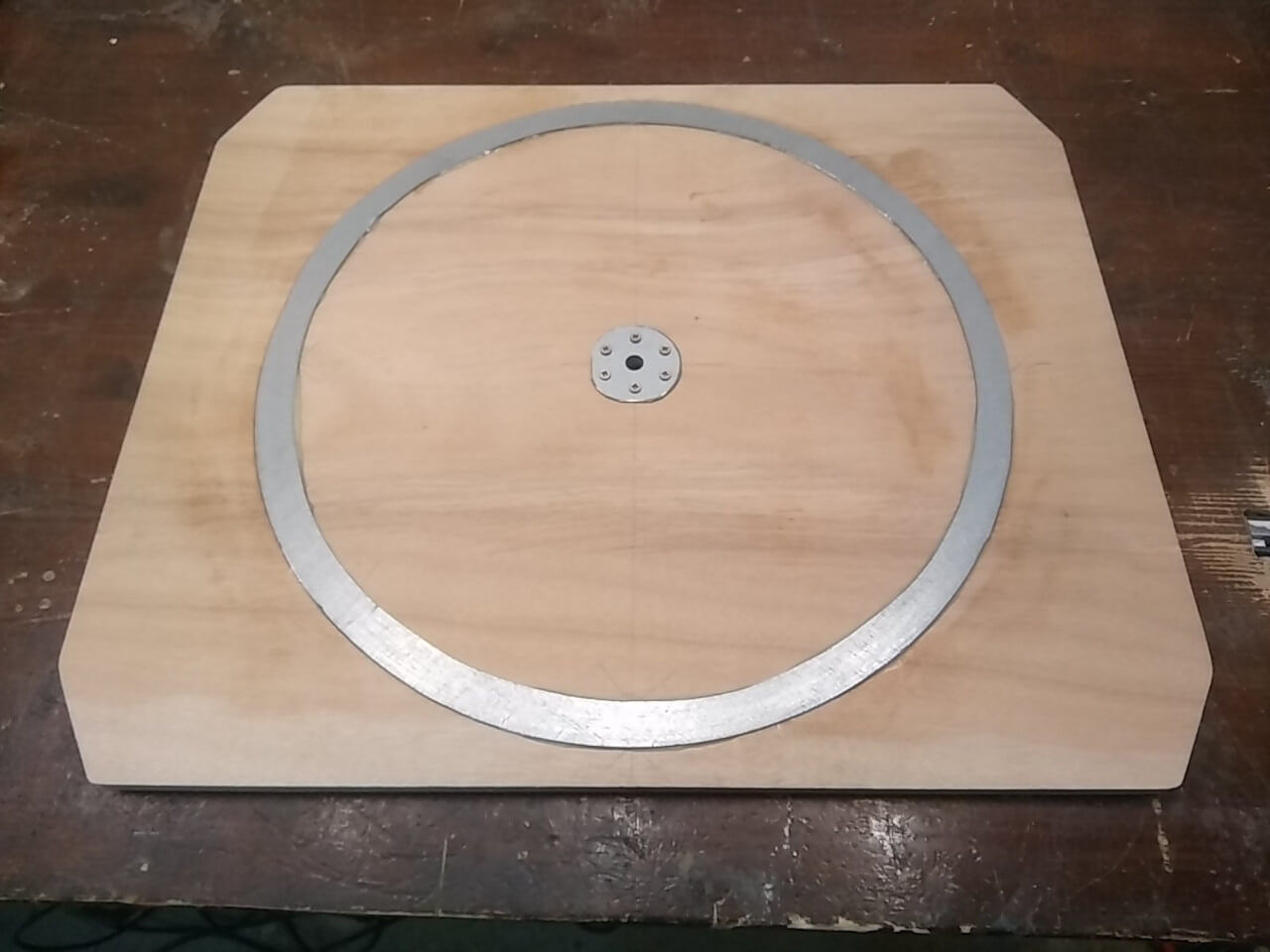

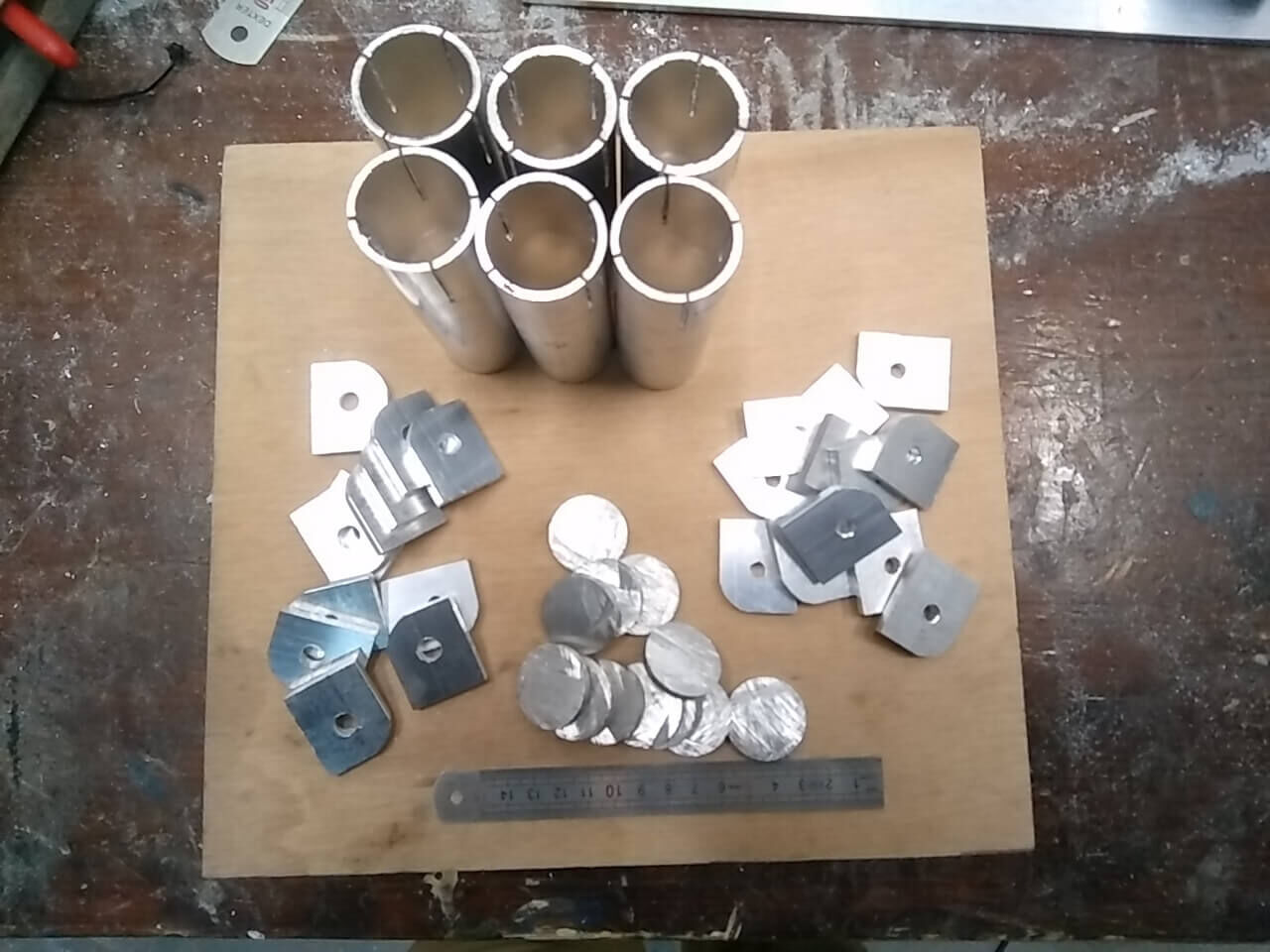

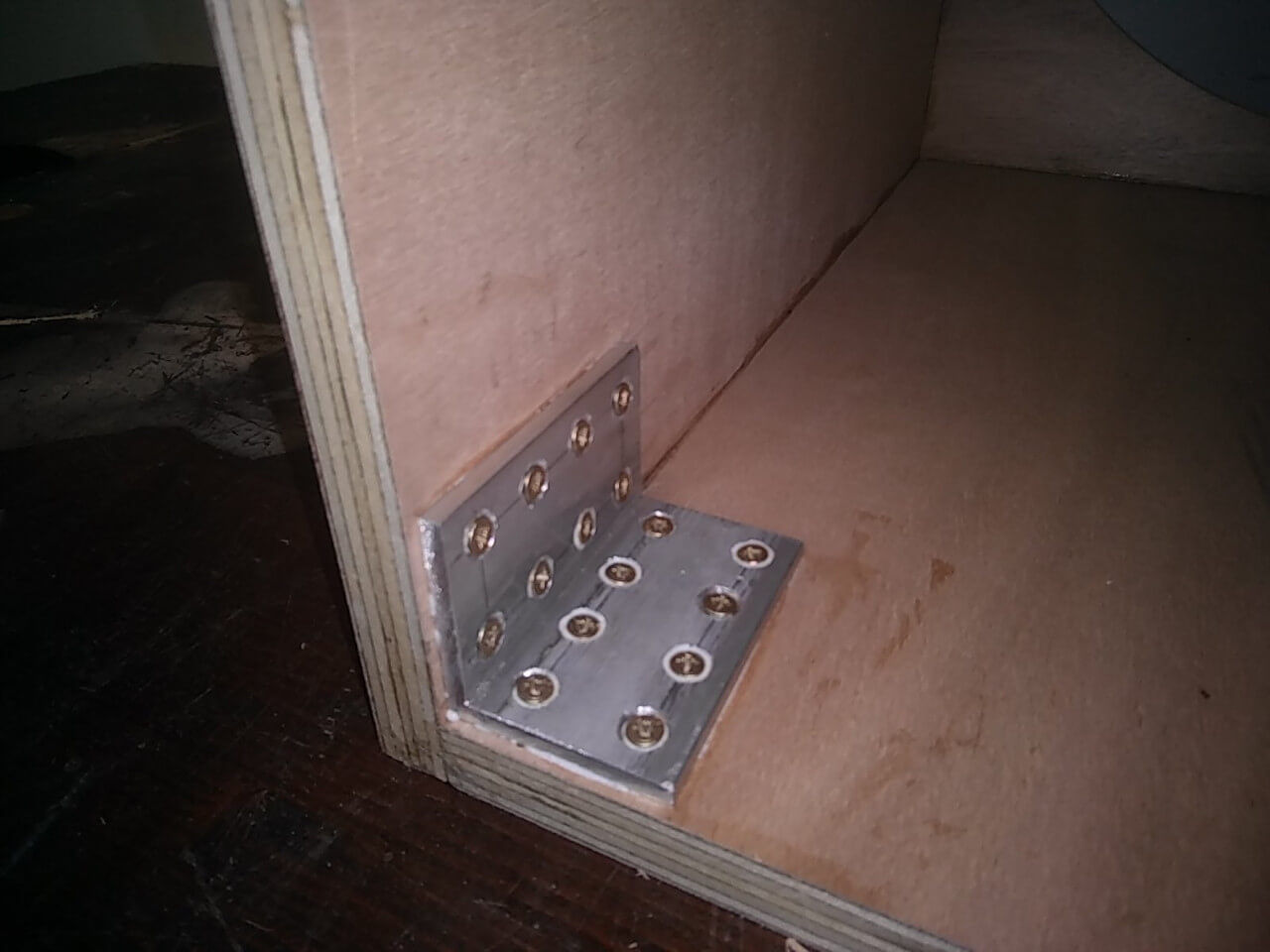

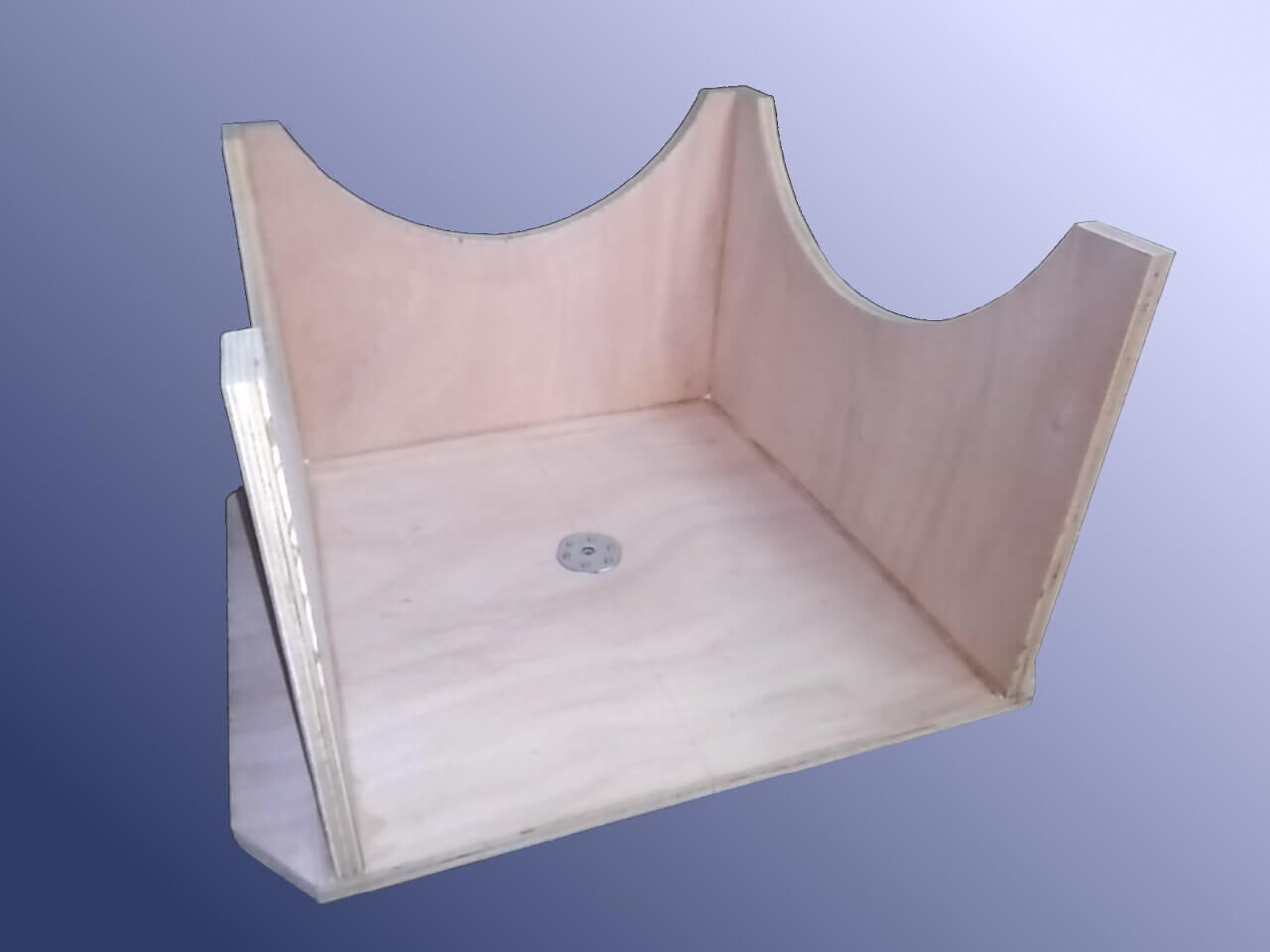

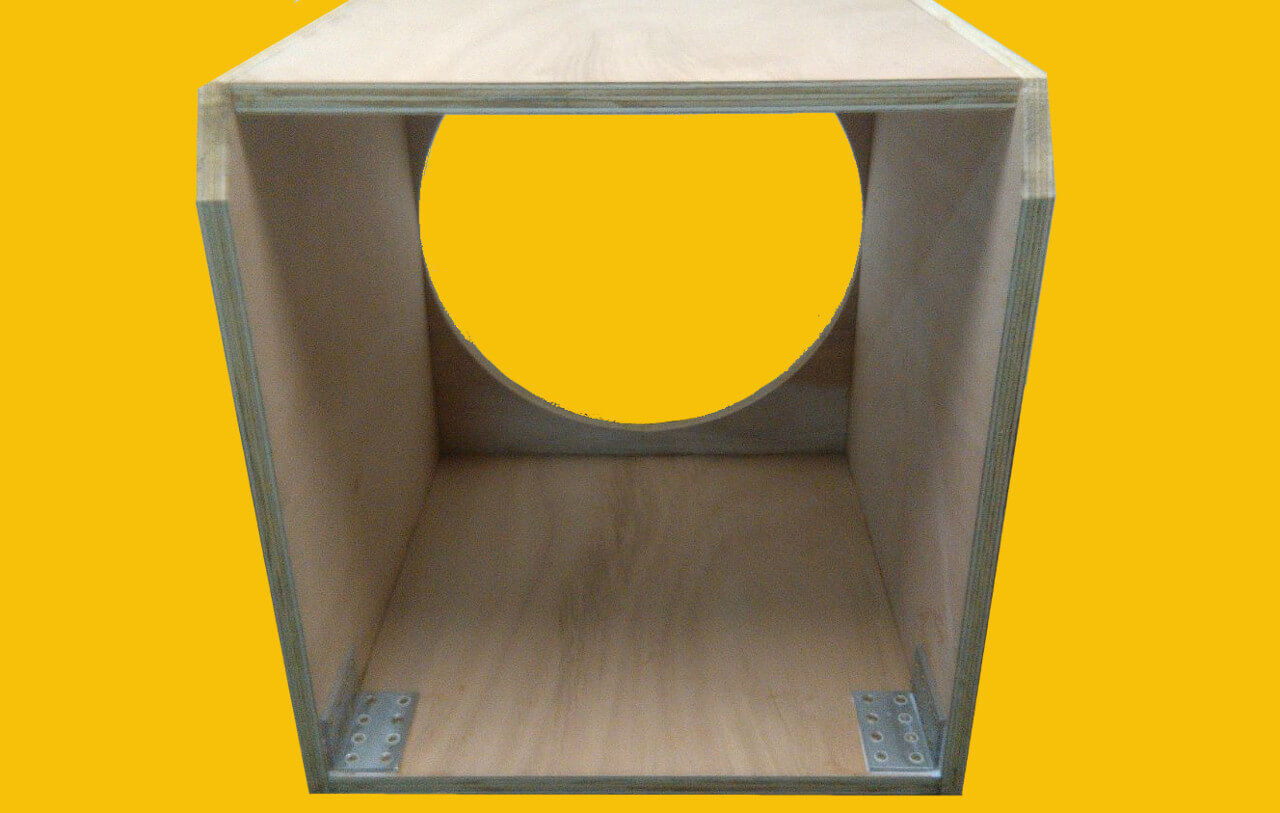

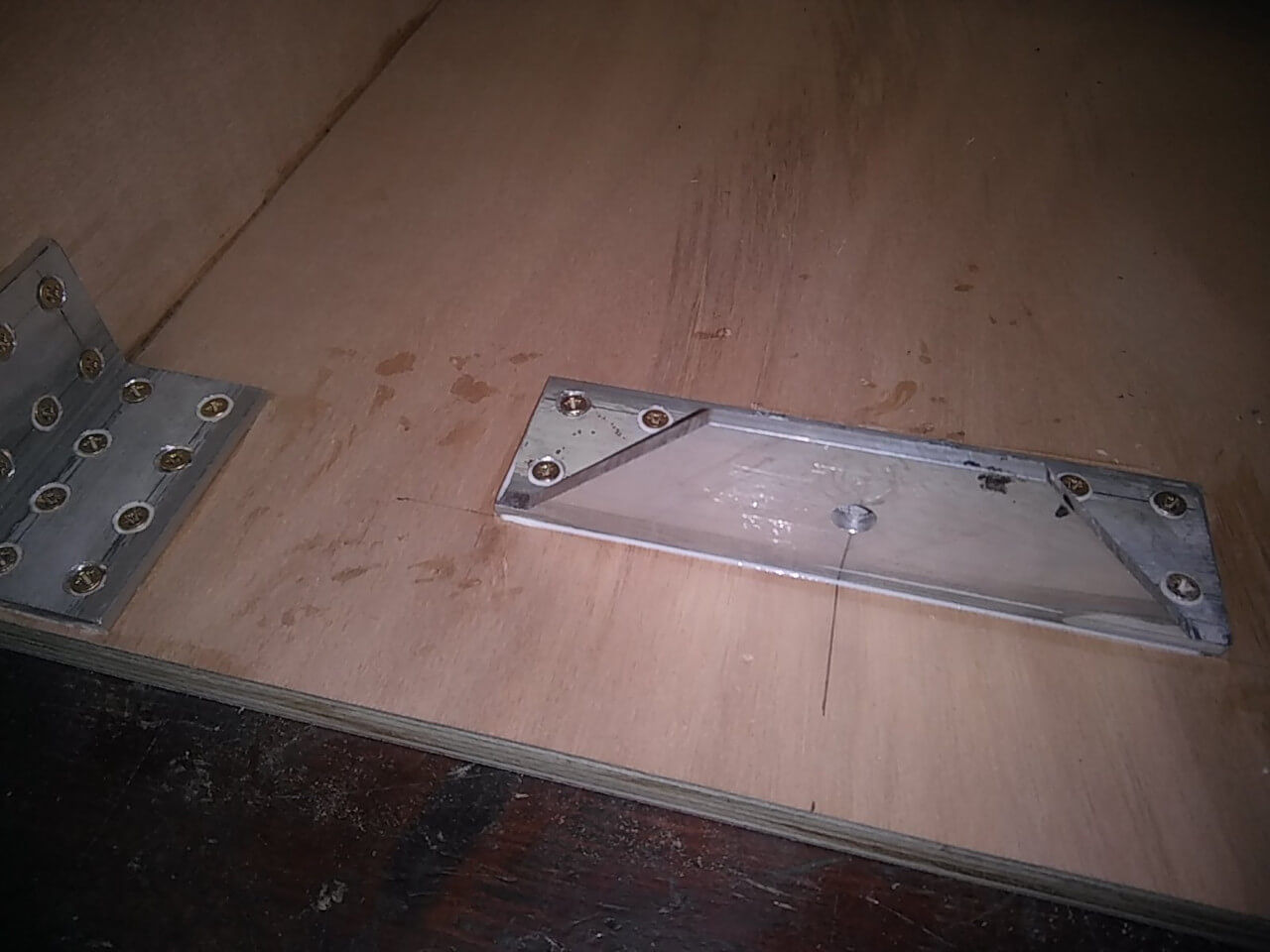

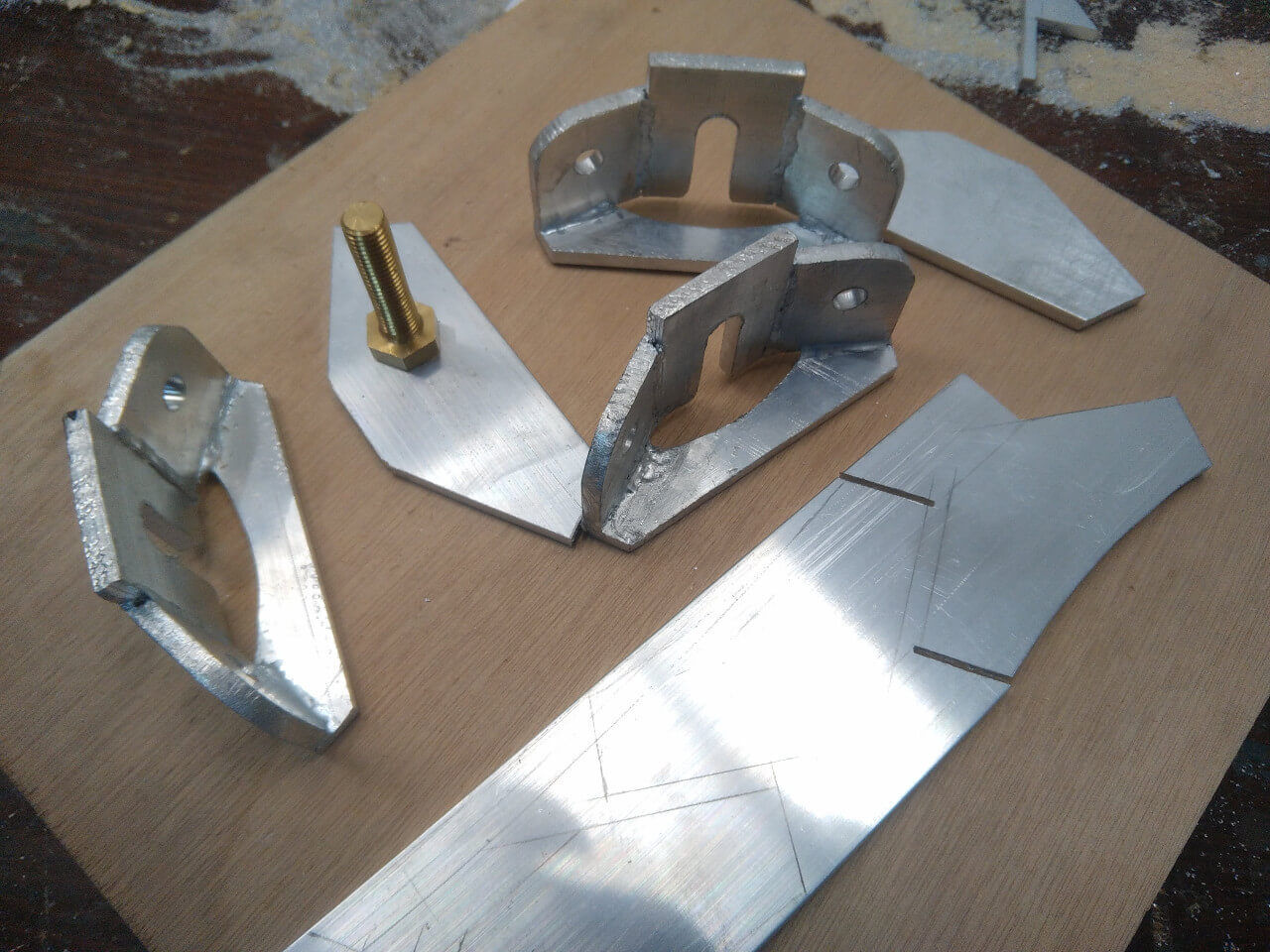

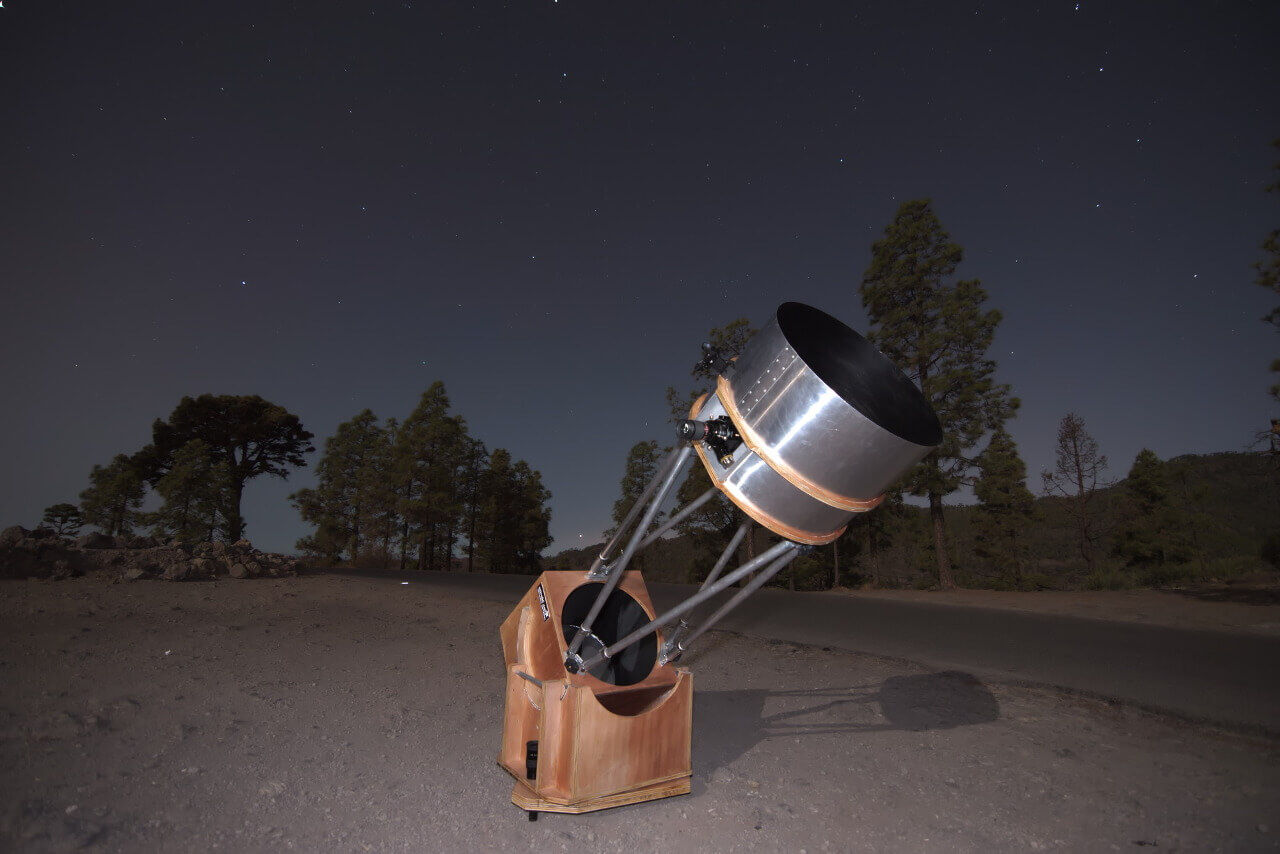

13.- Construyendo el telescopio.

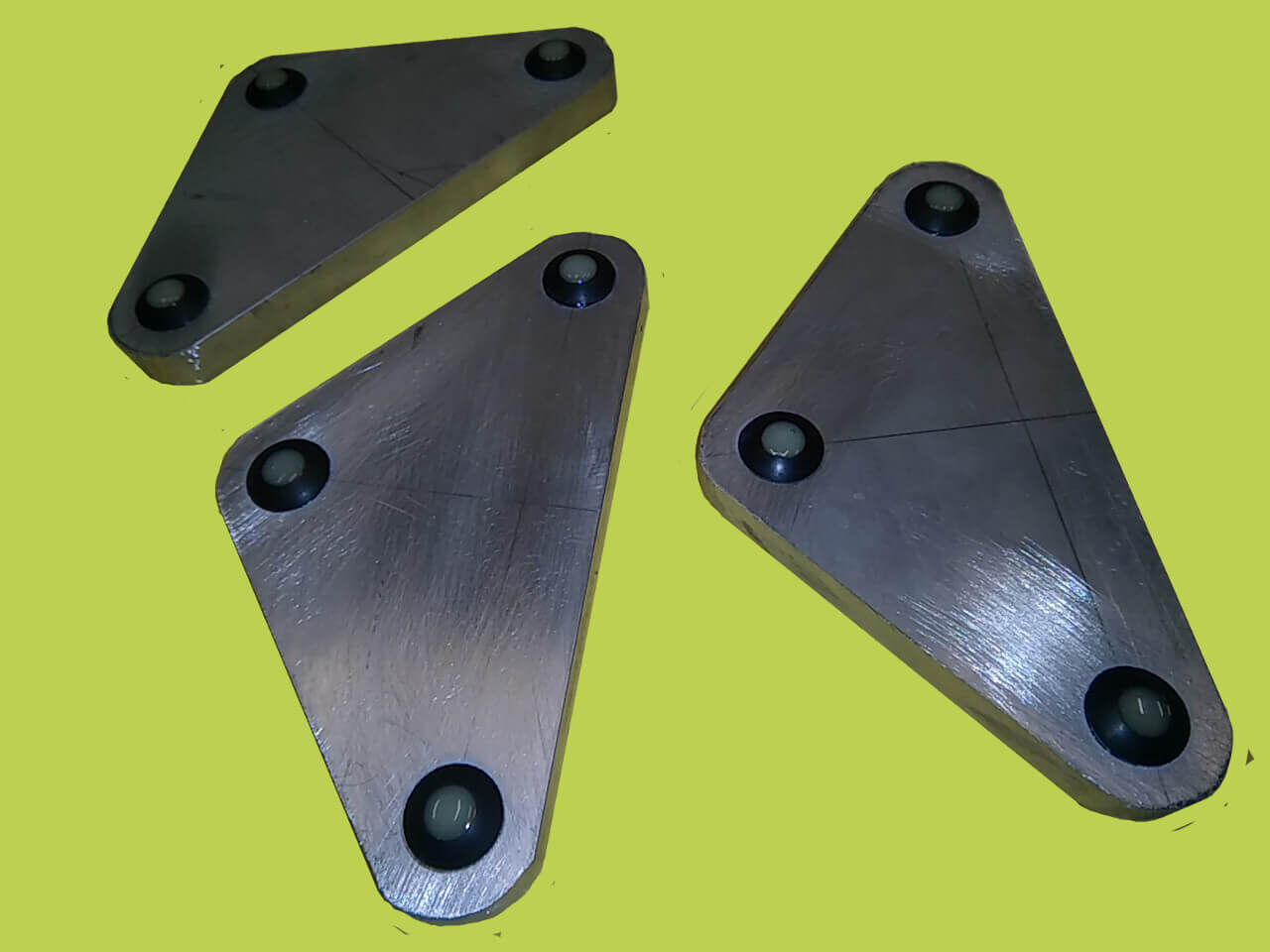

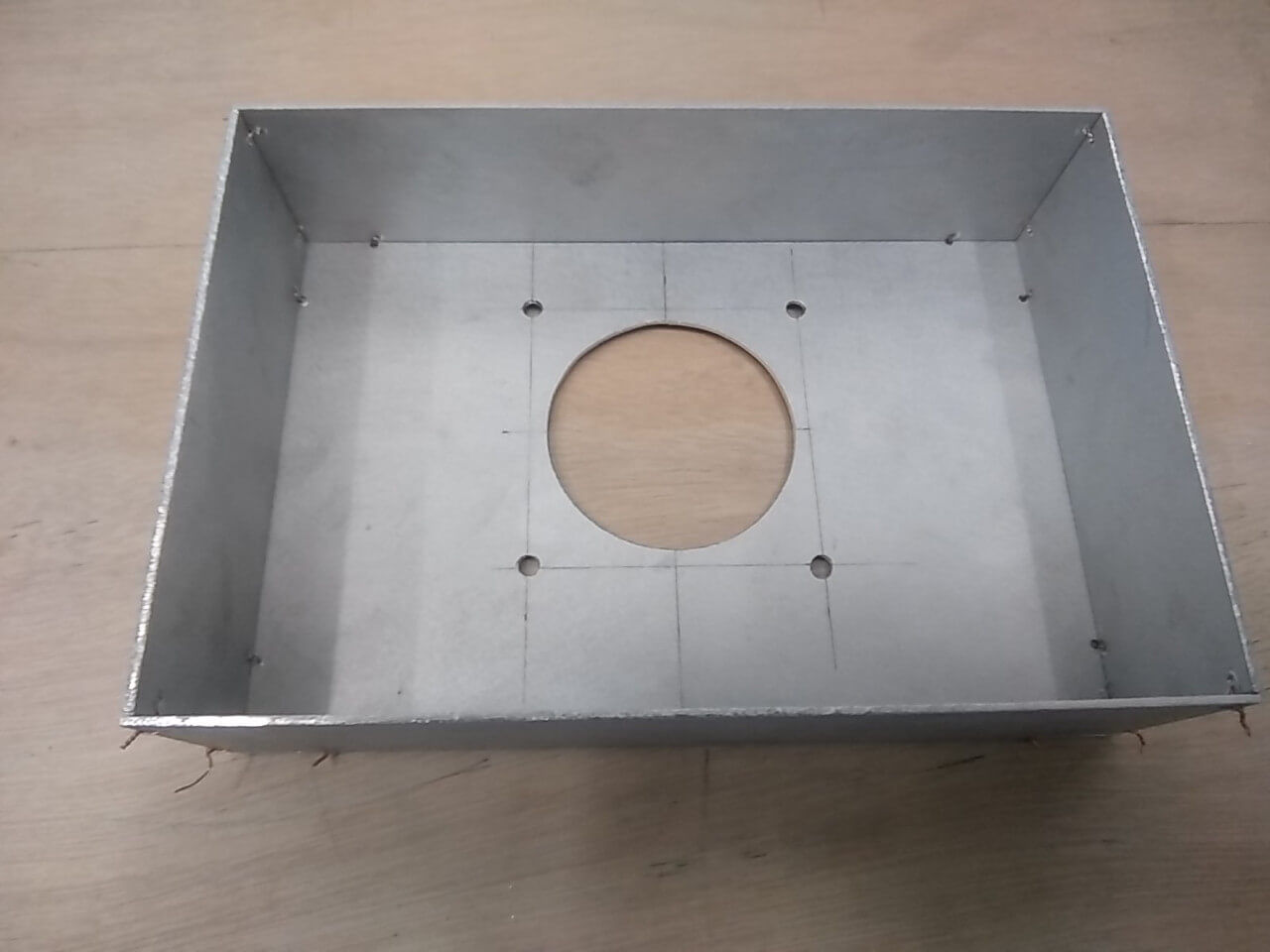

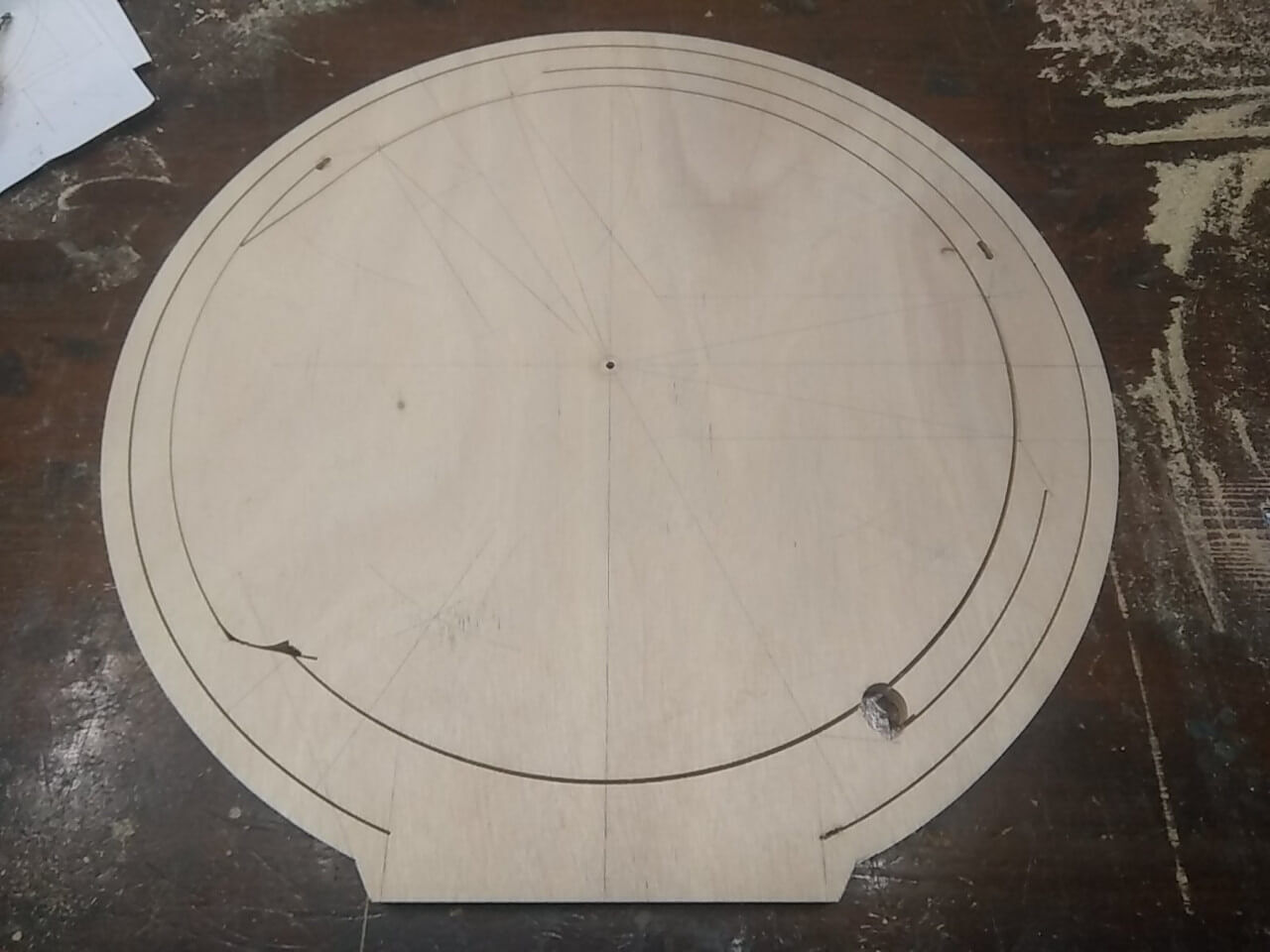

posisionners posisionners on base legs system base system of telescope legs telescope connection 3x3 points mirror cells 9 points mirror cell mirror support cylinder for secondary mirror focusser box mirror box mirror box details Reinforcement for mirror box Vertical rotation bearings bearing path cutting edges testing legs half base base and box
